- Параллельно с вводом данных, программа выполняет проверку достоверности, чтобы быстро обнаружить, например, отсутствующие данные или коллизии

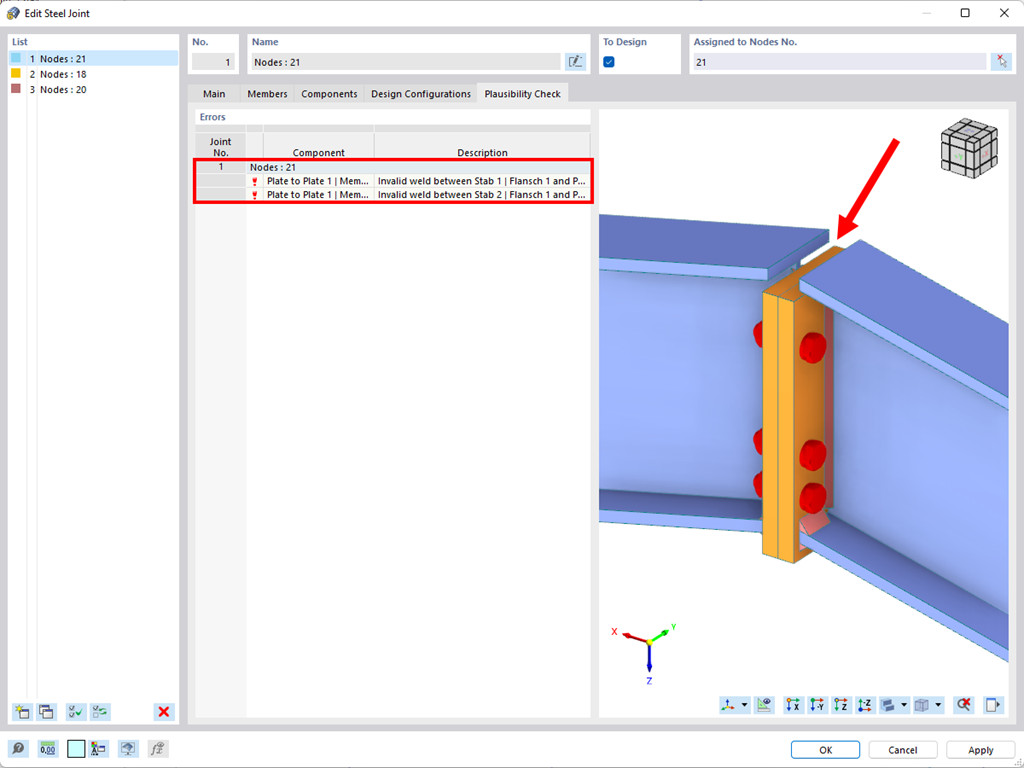

- При обнаружении ошибки появляется сообщение об ошибке с описанием проблемы.
Проверка правильности | Стальные соединения
У вас есть какие-нибудь вопросы?
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Общие сведения
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:35 min
Функции продукта
Длина: 00:00:19 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Преимущество дополнения RFEM 6 Steel Joints заключается в том, что вы можете анализировать стальные соединения с помощью КЭ-модели, для которой моделирование выполняется полностью автоматически в фоновом режиме. Ввод компонентов стальных соединений, которые управляют моделированием, можно выполнить путем определения компонентов вручную или с помощью доступных шаблонов в библиотеке. Последний метод был включен в предыдущую статью нашей базы знаний «Ввод компонентов стальных соединений с помощью базы данных» . Ввод параметров для расчета стальных соединений - это тема статьи базы знаний «Расчет стальных соединений в RFEM 6».
В RFEM 6 стальные соединения задаются как система элементов. Новый аддон Стальные соединения имеет целый ряд универсальных базовых элементов (пластины, сварные швы, вспомогательные плоскости) для проектирования сложных соединений. Способы задания соединений были рассмотрены в двух предыдущих статьях Базы знаний: «Новый подход к расчёту стальных соединений в программе RFEM 6» и «Ввод компонентов стальных соединений с помощью базы данных» .
Аддон Стальные соединения в программе RFEM 6 применяется для создания и расчета стальных соединений с помощью модели КЭ. Моделированием соединений можно управлять с помощью простого и удобного ввода компонентов. Компоненты стальных соединений можно задать вручную или с помощью шаблонов из базы данных. Первый метод описан в предыдущей статье в нашей базе знаний «Новый подход к расчету стальных соединений в программе RFEM 6». В данной статье речь пойдет о втором методе, то есть, мы покажем ввод компонентов стальных соединений с помощью шаблонов, имеющихся в библиотеке программы.
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
В аддоне Стальные соединения у вас пояявилась возможность соединять круглые пустотелые профили с помощью сварных швов.
Круглые профили можно соединить друг с другом или с плоскими конструктивными элементами. Закругления стандартных и тонкостенных профилей также могут быть соединены сварным швом.
В аддоне Стальные соединения, можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблице как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео
В аддоне Стальные соединения , у вас есть возможность учесть предварительное напряжение болтов при расчете всех компонентов.
Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
K пояснительному видео
В аддоне Стальные соединения можно проектировать соединения стержней со сборными сечениями. Кроме того, можно выполнять расчётные проверки соединений практически для всех тонкостенных сечений из базы данных RFEM.
K пояснительному видео
