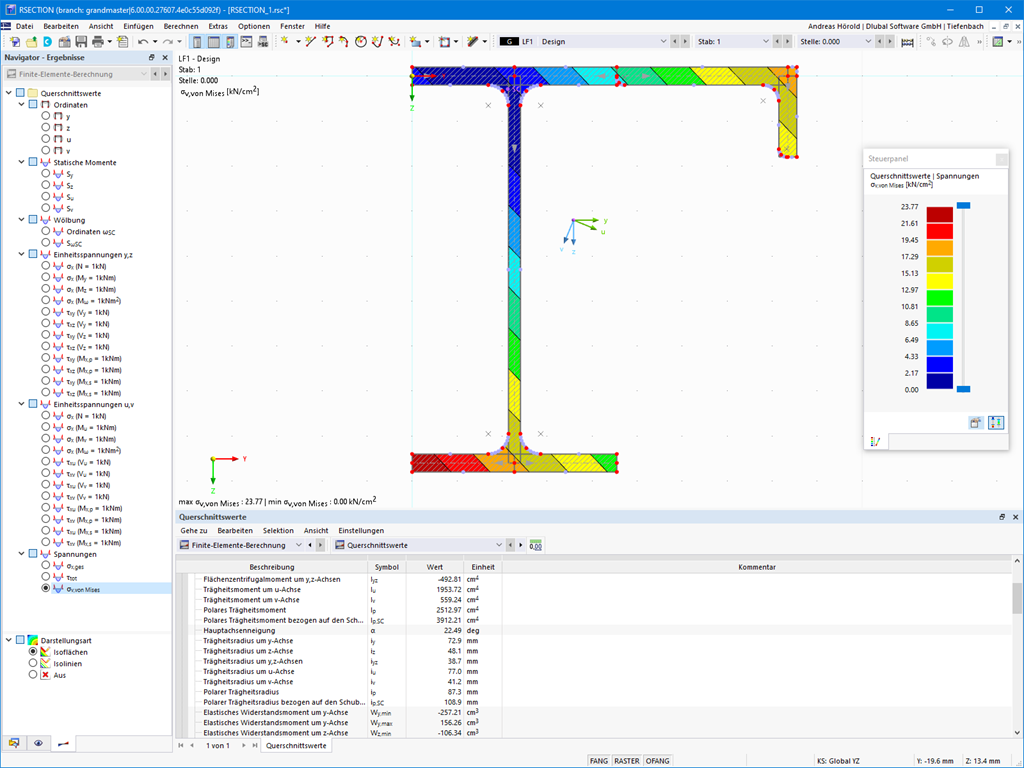

Аддон Расчёт стальных конструкций помогает, среди прочего, рассчитывать общие сечения, которые не заданы предварительно в базе данных сечений. Для этого сначала создайте в программе RSECTION сечение, а затем импортируйте его в RFEM/RSTAB. В зависимости от использованной нормы расчёта, вы можете выбирать из различных расчётных форматов. Одной из них является, например, расчет эквивалентных напряжений. Есть ли у вас лицензия на RSECTION и Effective Sections? Затем можно выполнить расчётные проверки с учётом эффективных характеристик сечения согласно EN 1993‑1‑5.
Расчёт стальных конструкций | Расчетные проверки для общих сечений RSECTION
У вас есть какие-нибудь вопросы?
Длина: 00:00:00 min
Длина: 00:01:30 min
Длина: 00:01:02 min
Длина: 00:00:00 min
Длина: 00:01:39 min
Длина: 01:01:43 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Для работоспособности конструкции деформации не должны превышать определенных предельных значений. На примере показано, как можно проверить прогиб стержней с помощью дополнительных модулей для расчета.
С помощью аддона Steel Design вы можете рассчитывать стальные компоненты в случае пожара, используя простые методы расчета из Еврокода 3. Температура компонента на момент обнаружения может быть определена автоматически в соответствии с температурными кривыми, указанными в стандарте. Помимо огнестойкой облицовки, можно учесть также полезные свойства горячего цинкования.
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
Аддон Расчёт стальных конструкций в RFEM 6 теперь содержит функцию выполнения сейсмического расчёта по нормам AISC 341-16 и AISC 341-22. В настоящее время в нем содержится пять типов сейсмоустойчивых систем (SFRS).
В аддоне Расчёт стальных конструкций , можно применить значение для холодногнутых профилей по норме EN 1993-1-3, которая выполняет расчёт на устойчивость и расчётные проверки по разделам 6.1.2 - 6.1.5 и 6.1.8. - 6.1.10.
При выполнении расчёта по EN 1993-1-3 можно графически изобразить форму колебаний для искажённой потери устойчивости сечения и для сечений RSECTION.
Собственную форму также можно вывести в RSECTION 1 для сечений из базы данных.
- Вычисление прогибов и сравнение с нормативными или измененными вручную предельными значениями
- Учет строительного подъема при расчете прогиба
- возможны различные предельные значения, в зависимости от типа расчётной ситуации
- Ручная настройка исходных длин и сегментация по направлению
- Расчет прогибов, связанных с исходной конструкцией или деформированной конструкцией
- Дальнейшие подробные расчётные проверки в зависимости от выбранного норматива (например, ограничение "дыхания" стенки по EN 1993-2)
- Интегрированное в RFEM/RSTAB графическое изображение результатов; например, расчетное соотношение предельного значения, деформацию или провисание
- Полная интеграция результатов в протокол результатов RFEM/RSTAB
В RFEM/RSTAB у вас есть возможность создавать, а затем рассчитывать сочетания нагрузок и расчетные сочетания, необходимые для предельного состояния по пригодности к эксплуатации. Вы можете выбрать эти расчётные ситуации для анализа прогиба в аддоне Расчёт стальных конструкций. Расчетные значения деформации определяются соответственно в каждом месте расположения стержня, в зависимости от заданного строительного подъема и системы отсчета. Наконец, можно сравнить полученные значения деформации с предельными значениями.
Знаете ли вы, что...? В конфигурации пригодности к эксплуатации можно указать предельное значение деформации индивидуально для каждого конструктивного элемента. В качестве допустимого предельного значения задайте максимальную деформацию, зависящую от исходной длины. Задав расчётные опоры, можно сегментировать компоненты, чтобы автоматически определить соответствующую исходную длину для каждого расчётного направления.
На основе положения приданных расчётных опор автоматически проводится различие между балками и консолями, поэтому можно соответствующим образом определить предельное значение.
Я хочу проанализировать временные конструкции. Какие программы вы порекомендуете?
Какие программы и аддоны подходят для расчёта и проектирования стальных конструкций?
Мои результаты по расчету с короблением на кручение неправдоподобны. В чем может быть причина?
Я не могу рассчитать сечение UPN, подвергнутого двойному изгибу в программе. Можно ли это сделать в программе?
Где можно найти материалы для соответствующих Национальных приложений в RFEM 6 и RSTAB 9?
Как задать пластический шарнир в RFEM 6?
