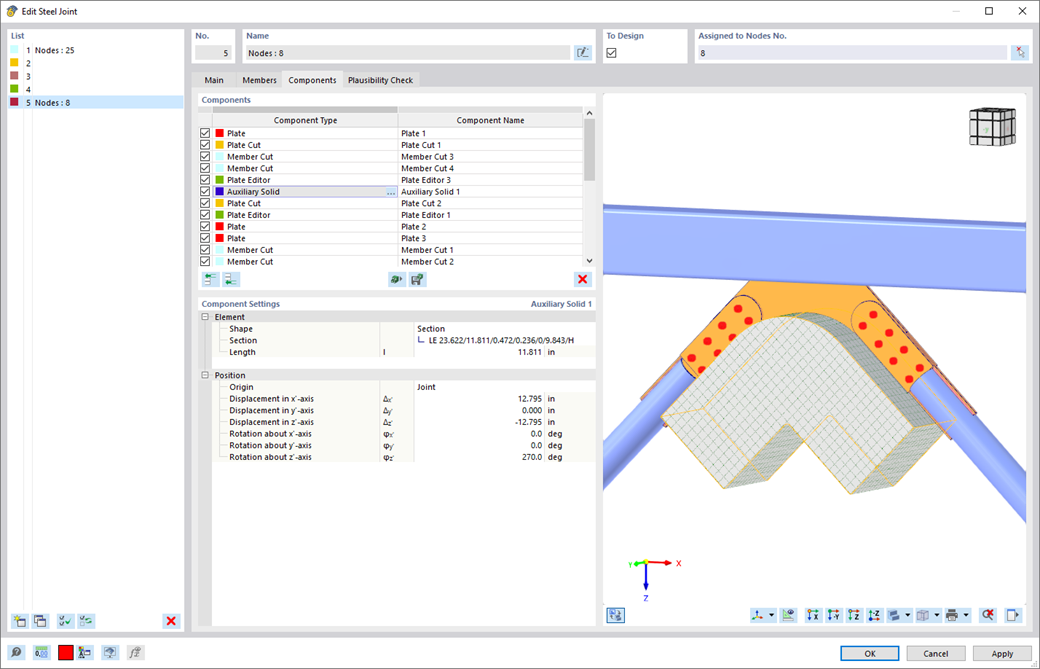

В аддоне Стальные соединения можно выполнять точные разрезы пластин и конструктивных элементов с помощью компонента «Вспомогательное тело». В рамках этого компонента вы можете использовать формы короба, цилиндра или любого сечения в качестве направляющего объекта.
K пояснительному видеоКомпонент «Вспомогательное тело»
