RX-TIMBER Continuous Beam

Программа RX-TIMBER Continuous Beam специально разработана для расчёта неразрезных деревянных балок по нормам EN 1995‑1‑1 (Еврокод 5) или DIN 1052:2008‑12.

Она предлагает широкий спектр функций, таких как расчёт различных типов балок (однопролетные, неразрезные и балки Гербера), автоматическое создание ветровых и снеговых нагрузок, расширяемую базу данных материалов и подробные расчётные коэффициенты. Программа также поддерживает расчёт на огнестойкость и создание проверяемых протоколов результатов.

Расчёт и проектирование неразрезных балок по норме Еврокод 5 или DIN 1052

Всего позиций: 4

Eigenständiges Programm RX-HOLZ DLT | неразрезная балка

RX-TIMBER Continuous Beam | Характеристики

Расчет следующих геометрических типов:
- Однопролётные балки с консолями и без консолей
- Неразрезные балки с консолями и без консолей
- Система шарнирных балок (балки Гербера) с консолями и без них
Для расчета по норме EC 5 (EN 1995) затем доступны следующие национальные приложения:
- DIN EN 1995-1-1/NA:2013-08 (Германия)
- NBN EN 1995-1-1/ANB:2012-07 (Бельгия)
- DK EN 1995-1-1/NA:2011-12 (Дания)
- SFS EN 1995-1-1/NA:2007-11 (Финляндия)
- NF EN 1995-1-1/NA:2010-05 (Франция)
- UNI EN 1995-1-1/NA:2010-09 (Италия)
- NEN EN 1995-1-1/NB:2007-11 (Нидерланды)
- ÖNORM B 1995-1-1:2015-06 (Австрия)
- PN EN 1995-1-1/NA:2010-09 (Польша)
- SS EN 1995-1-1 (Швеция)
- STN EN 1995-1-1/NA:2008-12 (Словакия)
- SIST EN 1995-1-1/A101:2006-03 (Словения)
- CSN EN 1995-1-1:2007-09 (Чехия)
- BS EN 1995-1-1/NA:2009-10 (Великобритания)
Автоматическое создание ветровых и снеговых нагрузок
Возможность нескольких редукций по выбранной норме
Простой ввод геометрии с помощью наглядной графики
Свободный ввод геометрии с вутами. Свободный выбор угла волокон позволяет выполнять произвольный расчет сжатых и растянутых зон при изгибе
Обширная и расширяемая база данных материалов
Определение расчетных соотношений, опорных реакций и деформаций
Цветовые шкалы значений в таблицах результатов
Прямой экспорт данных в программу MS Excel
Интерфейс DXF для подготовки производственных документов в CAD
Языки программы: английский, немецкий, чешский, итальянский, испанский, французский, португальский, польский, китайский, голландский и русский
Протокол результатов, включая все требуемые расчёты, поддающийся проверке. Протокол результатов доступен на многих языках; например, английский, немецкий, французский, итальянский, испанский, русский, чешский, польский, португальский, китайский и голландский.
Прямой импорт файлов stp из различных программ CAD

RX-TIMBER Continuous Beam | Ввод данных

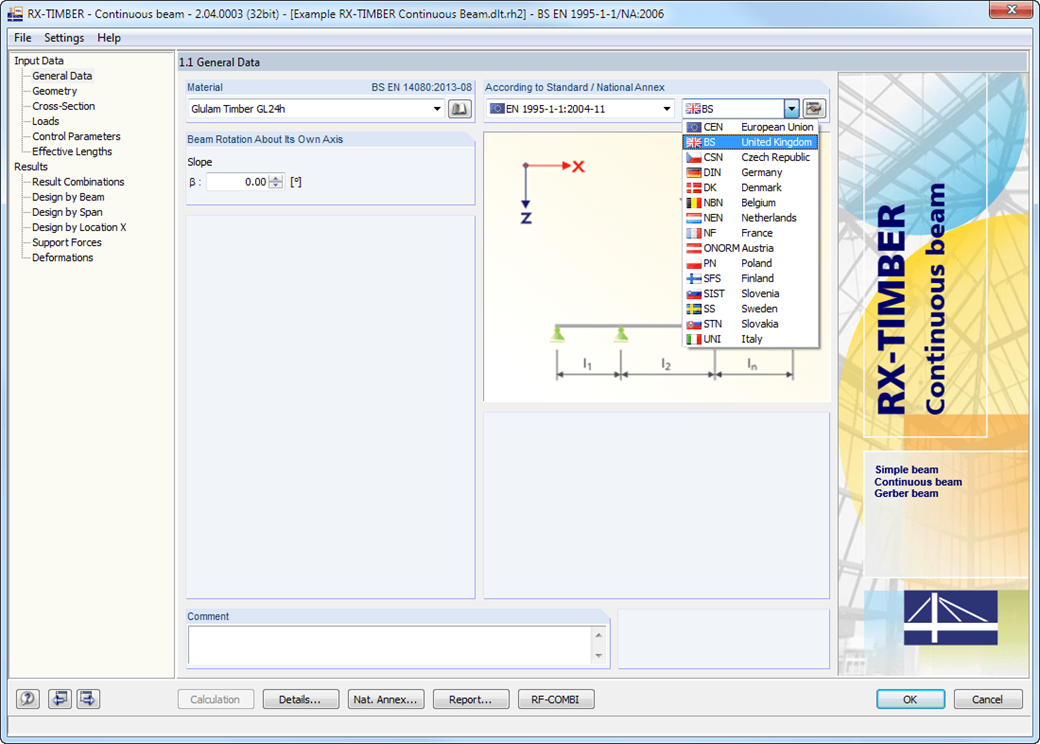

Существует множество способов моделирования балок. Геометрический ввод дополнен графическим отображением. Все изменения обновляются автоматически. Для расчета предельного состояния пригодности к эксплуатации, прогиб консолей можно задать независимо от прогиба в пролете.

Для того чтобы задать постоянную нагрузку (например, для конструкции кровли), можно использовать обширную, расширяемую библиотеку материалов. Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки.

Нагружения отображаются графически и накладываются в автоматически создаваемых сочетаниях нагрузок в соответствии с EC5. Таким образом, требуемые входные данные сведены к минимуму. Спецификации нагрузок также можно задать вручную.

RX-TIMBER Continuous Beam | Статический расчёт

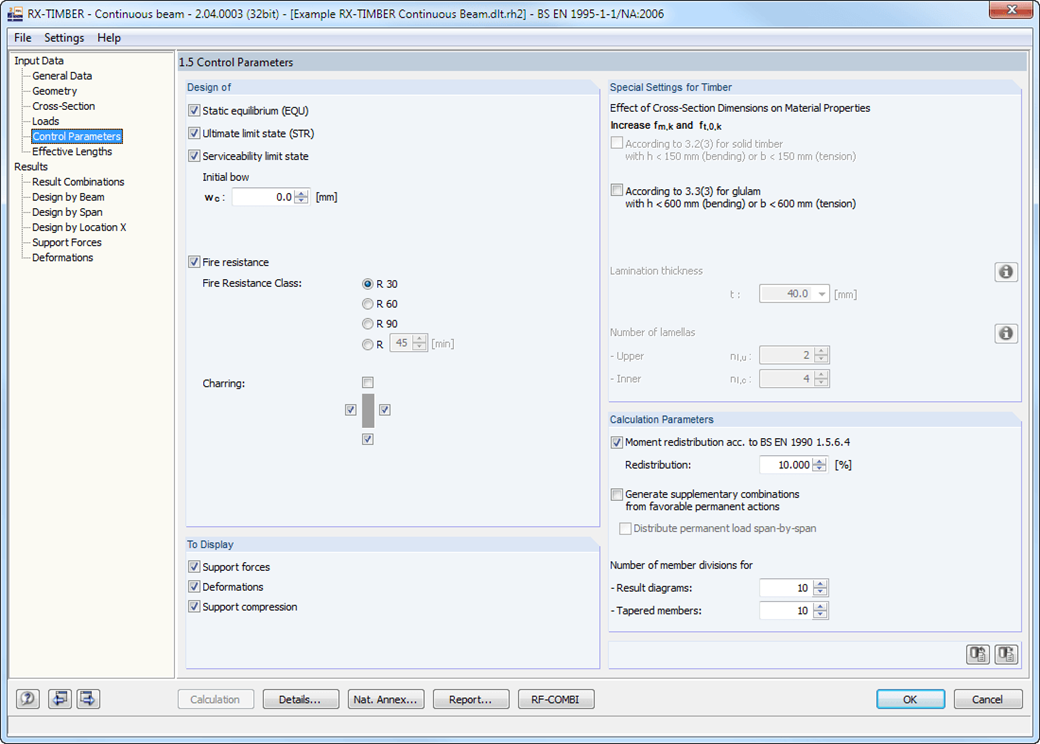

В модуле RX-TIMBER Continuous Beam можно задать следующие характеристики для расчета:

Расчет предельного состояния по прочности (ПС 1г), предельного состояния по пригодности к эксплуатации (ПС 2г) и/или на огнестойкость
Выбор расчетов, которые должны быть выполнены
Выбор отображения опорных реакций и деформаций
Изменение рекомендуемых предельных значений для предельного состояния по пригодности к эксплуатации
Определение параметров для расчета на огнестойкость в соответствии с упрощенным методом
Дополнительный расчет на вибрацию

RX-TIMBER Continuous Beam | Результаты

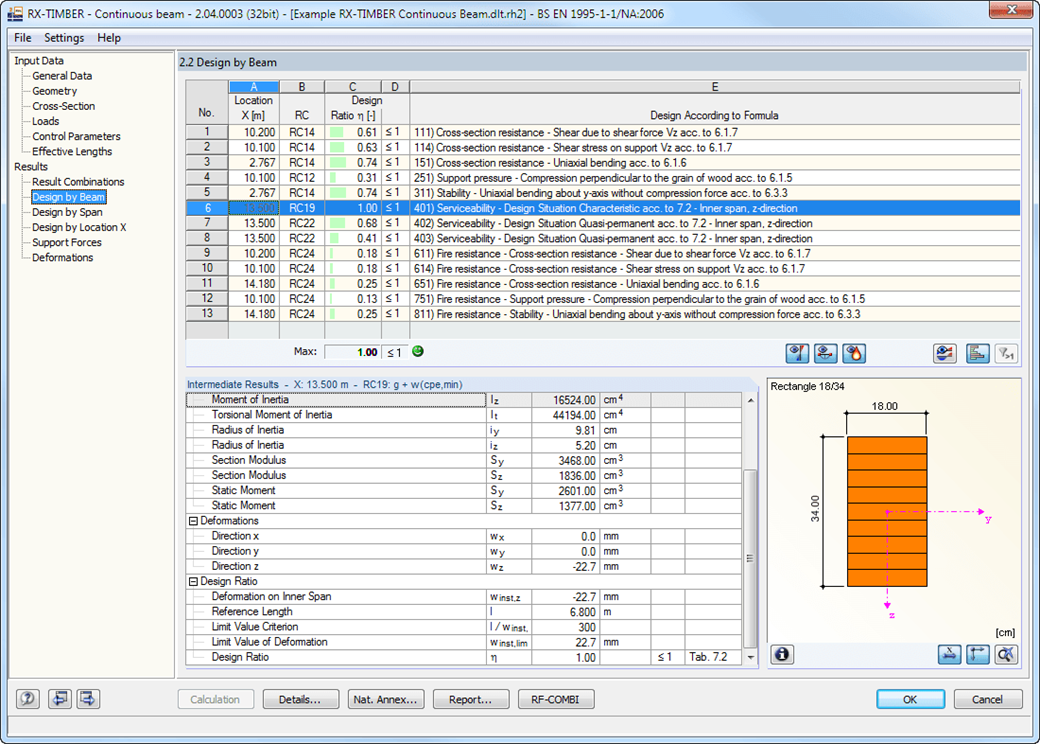

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям. Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.

Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.
