RX-TIMBER Continuous Beam

Program RX-TIMBER Continuous Beam jest przeznaczony do wymiarowania drewnianych belek ciągłych zgodnie z EN 1995-1-1 (Eurokod 5) lub DIN 1052:2008-12.

Program oferuje rozbudowane funkcje, takie jak wymiarowanie różnych typów belek (belki jednoprzęsłowe, ciągłe i Gerbera), automatyczne generowanie obciążeń wiatrem i śniegiem, rozszerzalna biblioteka materiałów oraz szczegółowe stopnie wykorzystania. Program obsługuje również obliczenia odporności ogniowej i tworzenie weryfikowalnych raportów.

Analiza i wymiarowanie belek ciągłych zgodnie z Eurokodem 5 lub DIN 1052

Ogółem: 4

Eigenständiges Programm RX-HOLZ DLT | belka ciągła

RX-TIMBER Continuous Beam | Funkcje

Obliczenia następujących typów geometrii:
- Belki jednoprzęsłowe ze wspornikami i bez
- Belki ciągłe ze wspornikami i bez
- Dźwigary przegubowe (belki Gerber) ze wspornikami i bez
Dla obliczeń zgodnie z EC 5 (EN 1995) dostępne są następujące załączniki krajowe:
- DIN EN 1995-1-1/NA:2013-08 (Niemcy)
- NBN EN 1995-1-1/ANB:2012-07 (Belgia)
- DK EN 1995-1-1/NA:2011-12 (Dania)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francja)
- UNI EN 1995-1-1/NA:2010-09 (Włochy)
- NEN EN 1995-1-1/NB:2007-11 (Holandia)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polska)
- SS EN 1995-1-1 (Szwecja)
- STN EN 1995-1-1/NA:2008-12 (Słowacja)
- SIST EN 1995-1-1/A101:2006-03 (Słowenia)
- CSN EN 1995-1-1:2007-09 (Republika Czeska)
- BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
Automatyczne generowanie obciążeń wiatrem i śniegiem
Wiele opcjonalnych redukcji zgodnie z wybraną normą
Proste wprowadzanie geometrii dzięki grafice
Swobodne wprowadzanie geometrii zbieżnych. Dowolny wybór kąta włókien umożliwia definiowanie przez użytkownika obliczeń powierzchni ściskanych i rozciąganych na zginanie
Kompleksowa i rozszerzalna biblioteka materiałów
Określanie stopni wykorzystania, sił podporowych i odkształceń
Kolorowe skale odniesienia w tabelach wyników
Bezpośredni eksport danych do aplikacji MS Excel
Interfejs DXF do przygotowywania dokumentacji produkcyjnej w CAD
Języki programowania: angielski, niemiecki, czeski, włoski, hiszpański, francuski, portugalski, polski, chiński, holenderski i rosyjski
Weryfikowalny protokół wydruku zawierający wszystkie wymagane obliczenia. Raport dostępny w wielu językach; na przykład angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, czeski, polski, portugalski, chiński i holenderski.
Bezpośredni import plików stp z różnych programów CAD

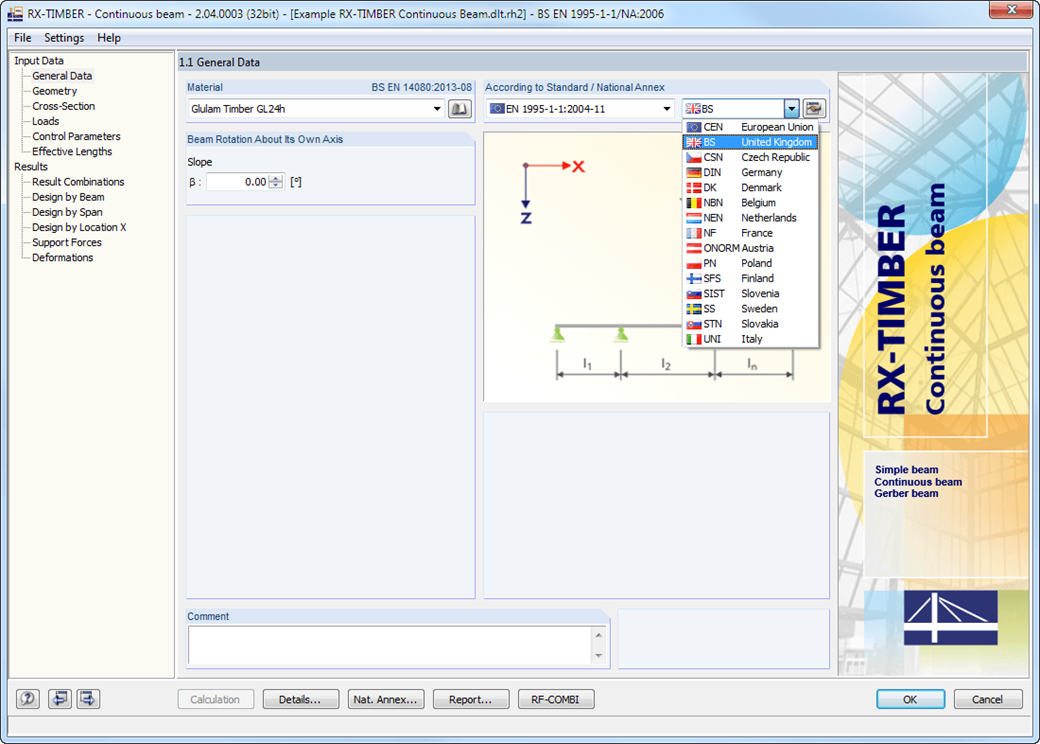

RX-TIMBER Continuous Beam | Wprowadzanie danych

Dostępnych jest wiele opcji modelowania belek. Wprowadzanie geometrii wspomagane jest przez graficzne zilustrowanie geometrii. Modyfikacje przekroju aktualizowane są automatycznie. Ugięcie wsporników można zadać w stanie granicznym użytkowalności, niezależnie od ugięcia w przęśle.

Do wprowadzania obciążeń stałych (na przykład konstrukcji dachu) służy obszerna biblioteka materiałów, którą można również dowolnie rozszerzać. Generatory zintegrowane z RX-TIMBER Purlin umożliwiają wygodne generowanie różnych przypadków obciążenia wiatrem i śniegiem.

Przypadki obciążeń są przedstawiane graficznie i nakładane w automatycznie generowanych kombinacjach obciążeń zgodnie z EC 5. W ten sposób wymagane dane wejściowe są zredukowane do minimum. Specyfikacje obciążenia można jednak wprowadzić również ręcznie.

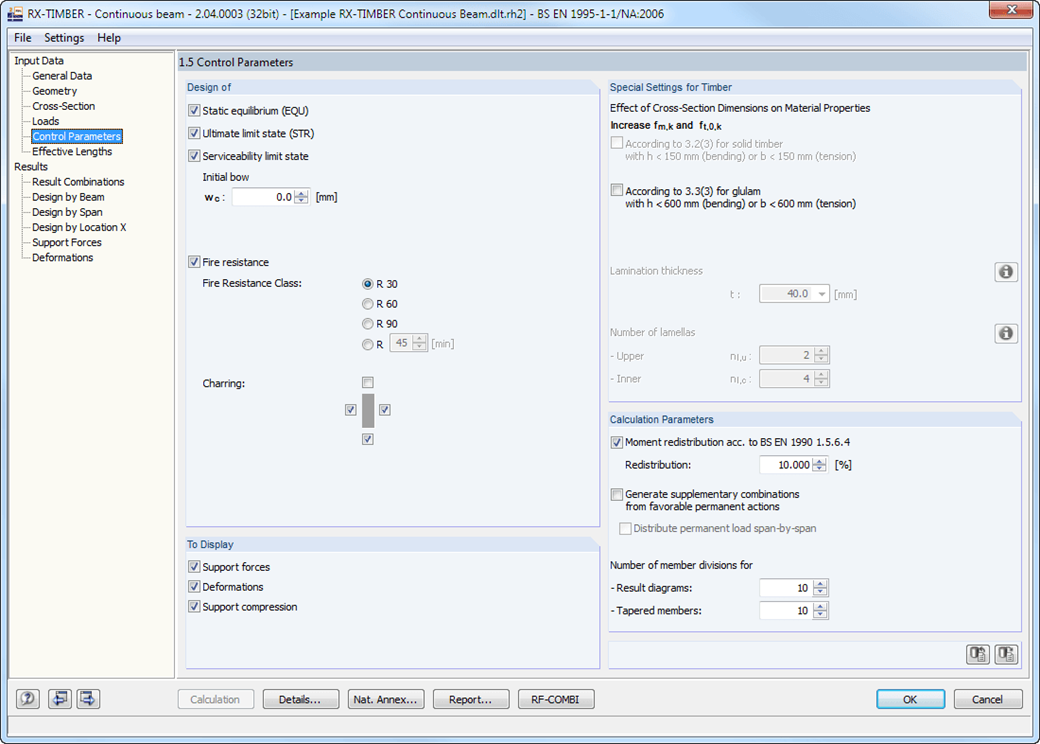

RX-TIMBER Continuous Beam | obliczenia

W RX-TIMBER Continuous Beam można wprowadzić następujące ustawienia dla obliczeń:

Obliczanie SGN, SGU i/lub odporności ogniowej
Wybór przeprowadzanych obliczeń
Wybór, czy zostaną określone siły podporowe i deformacje
Dostosowywanie zalecanych wartości granicznych podczas obliczeń w stanie granicznym nośności i użytkowalności
Określanie parametrów dla obliczeń odporności ogniowej według metody uproszczonej
Wybór, czy zostanie przeprowadzone obliczanie drgań

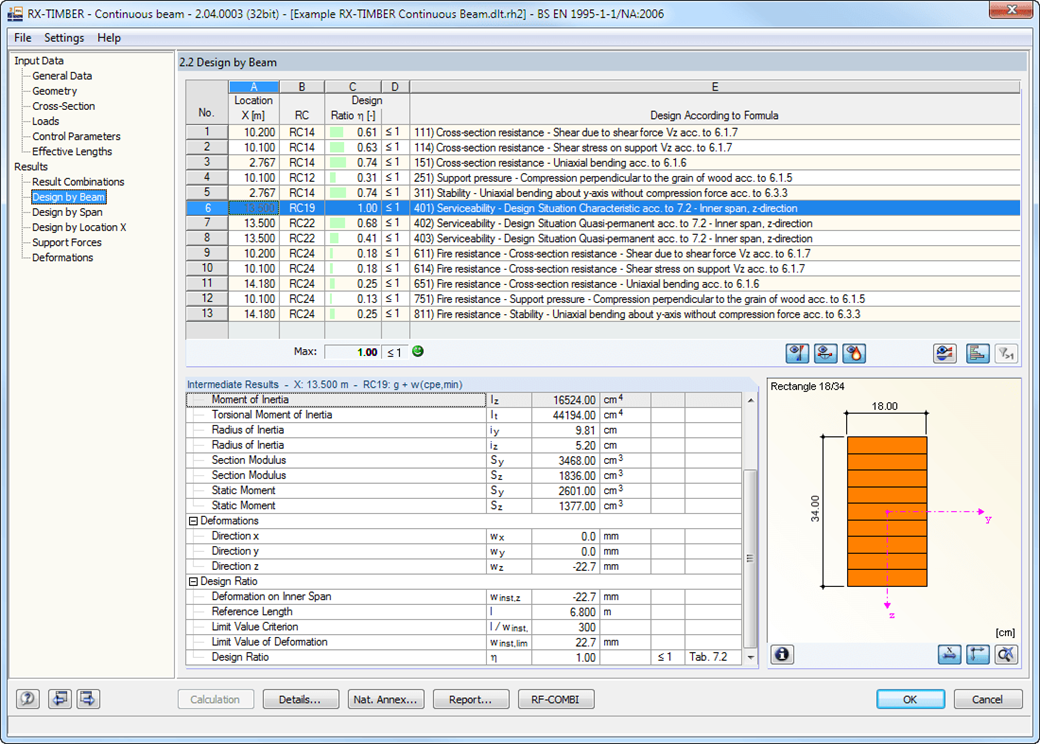

RX-TIMBER Continuous Beam | Wyniki

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów. Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Rozkład sił wewnętrznych dla każdego położenia x belki można wyświetlić w osobnym oknie graficznym. Tutaj można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Raport może zawierać grafiki, opisy, rysunki i inne. Ponadto można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.
