RX-TIMBER Purlin

RX-TIMBER Purlin

RX-TIMBER Purlin выполняет расчёт балок по предельным состояниям по несущей способности и пригодности к эксплуатации, а также расчёт на огнестойкость по нормам EN 1995‑1‑1 или DIN 1052: 2008‑12.

В дополнение к автоматическому и точному созданию нагрузок, включая сочетания для соответствующих случаев, эта программа позволяет рассчитать необходимые крепежные элементы в области соединения.

RX-TIMBER Purlin
Eigenständiges Programm RX-HOLZ Pfette | Соединение прогонов и неразрезных балок

RX-TIMBER Purlin | Характеристики

  • Расчет следующих геометрических типов:
    • Однопролётные балки с консолями и без консолей
    • Неразрезные балки с консолями и без консолей
    • Система шарнирных балок (балки Гербера) с консолями и без них
  • Автоматическое создание ветровых и снеговых нагрузок
  • Автоматическое создание требуемых сочетаний для предельных состояний по несущей способности и пригодности к эксплуатации, а также для расчета на огнестойкость
  • Для расчета по норме EC 5 (EN 1995) затем доступны следующие национальные приложения:
    • ДЕ | Флаг DIN EN 1995-1-1/NA:2013-08 (Германия)
    • Флаг Бельгии NBN EN 1995-1-1/ANB:2012-07 (Бельгия)
    • Флаг Дании DK EN 1995-1-1/NA:2011-12 (Дания)
    • Флаг Финляндии SFS EN 1995-1-1/NA:2007-11 (Финляндия)
    • Флаг Франции NF EN 1995-1-1/NA:2010-05 (Франция)
    • Флаг Италии UNI EN 1995-1-1/NA:2010-09 (Италия)
    • Флаг Нидерландов NEN EN 1995-1-1/NB:2007-11 (Нидерланды)
    • Австрия | Флаг ÖNORM B 1995-1-1:2015-06 (Австрия)
    • Флаг Польши PN EN 1995-1-1/NA:2010-09 (Польша)
    • Флаг Швеции SS EN 1995-1-1 (Швеция)
    • Флаг Словакии STN EN 1995-1-1/NA:2008-12 (Словакия)
    • Словения Флаг SIST EN 1995-1-1/A101:2006-03 (Словения)
    • CS | Флаг CSN EN 1995-1-1:2007-09 (Чехия)
    • EN-GB | Флаг BS EN 1995-1-1/NA:2009-10 (Великобритания)
  • Рассмотрение вариантов оптимизации по характеристикам пользователя согласно соответствующему нормативу:
    • Снижение поперечной силы единичных нагрузок в зоне опоры
    • Снижение поперечной силы при действии нагрузки в верхней точке сечения
    • Перераспределение моментов в зоне опоры
    • Снижение напряжения кручения с помощью пользовательского ввода момента
    • Увеличение изгибной жесткости для деформаций изгиба с плоскими концами или изгиба по краям
  • Простой ввод геометрии с помощью наглядной графики
  • Обширная база данных материалов для обоих нормативов
  • Возможность расширения базы данных материалов
  • Обширная база данных постоянных нагрузок
  • Присвоение каркаса классам сооружений и определение категорий классов сооружений
  • Определение расчетных соотношений, опорных реакций и деформаций
  • Информационный значок, указывающий на успешный или неудачный расчет
  • Цветовые шкалы значений в таблицах результатов
  • Прямой экспорт данных в программу MS Excel
  • Языки программы: английский, немецкий, чешский, итальянский, испанский, французский, португальский, польский, китайский, голландский и русский
  • Протокол результатов, включая все требуемые расчёты, поддающийся проверке. Протокол результатов доступен на многих языках; например, английский, немецкий, французский, итальянский, испанский, русский, чешский, польский, португальский, китайский и голландский.
  • Прямой импорт файлов stp из различных программ CAD
Maske 1.3 Querschnitt und Kopplung

RX-TIMBER Purlin | Ввод данных

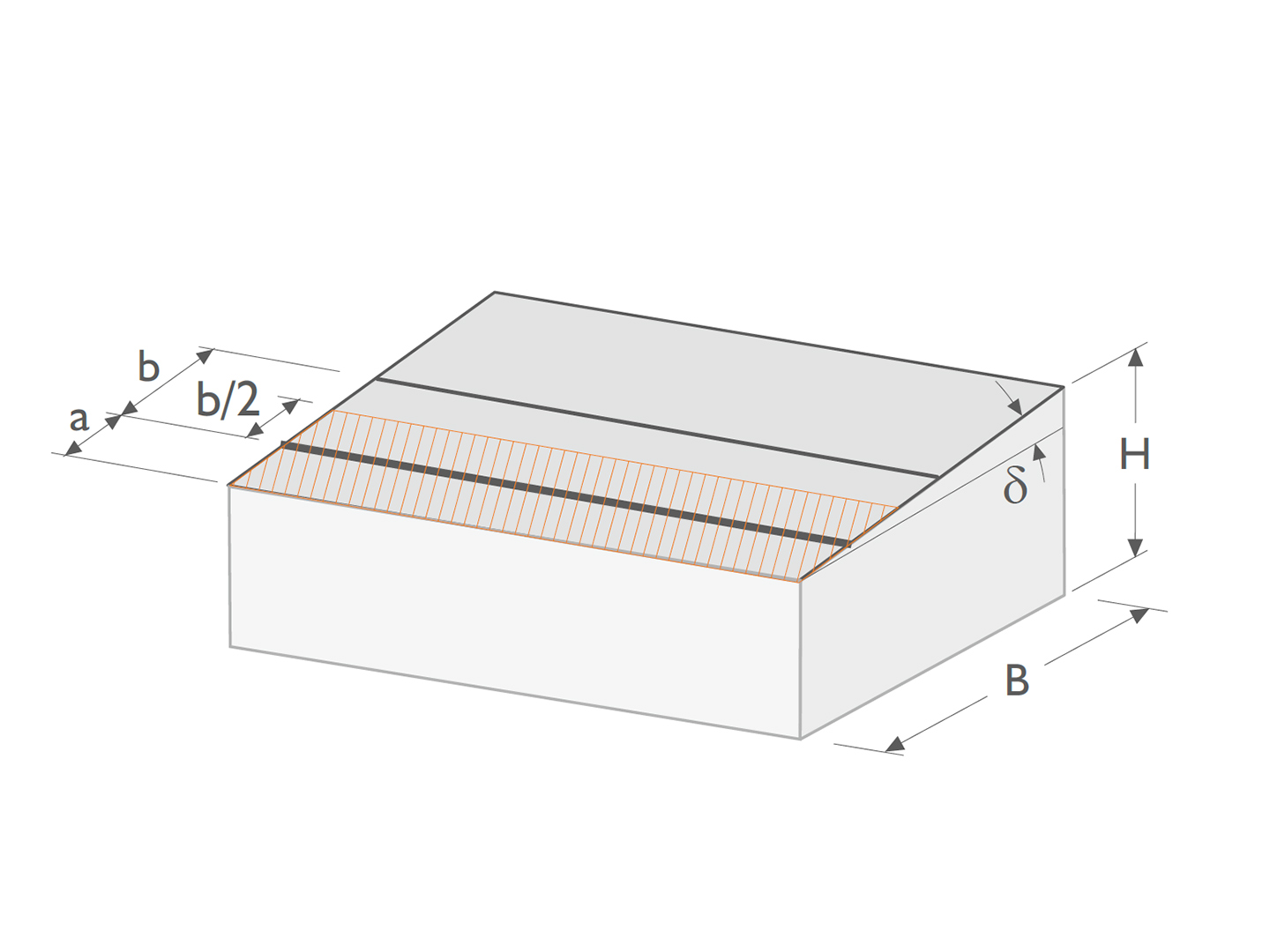

Существует множество способов моделирования балок. Тип кровли определяет точное расположение прогонов для генерирования ветра и снега.

Доступны два типа балок: неразрезная балка и прогоны. При выборе неразрезной балки, можно задать несколько условий шарнира балки. При выборе прогонов, невозможно изменить условия шарнира. В этом случае в расчете учитывается двойное сечение в зоне соединения. Кроме того, в настройках прогонов доступно также несколько соединительных элементов:

  • Гвозди (предварительно просверленные/не просверленные)
  • Кольцевые и пластинчатые соединительные элементы и болты
  • Резьбовое соединение с системой крепления WT от SFS intec
  • Пользовательская спецификация с использованием нормативной прочности

Соответствующий класс древесины можно выбрать из библиотеки материалов. Доступны все классы материалов, указанные в EC 5, для дощатоклееной древесины, лесоматериала лиственных и хвойных пород. Кроме того, у вас есть возможность создавать класс прочности с пользовательскими характеристиками материала и, таким образом, расширять библиотеку.Обширная и расширяемая база данных материалов может быть использована для ввода постоянных нагрузок (например, конструкции кровли).

Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки. С помощью щелчка мыши по информационной кнопке Вы можете отобразить карту ветровых и снеговых зон для соответствующей страны. Выбор соответствующей зоны осуществляется с помощью двойного нажатия кнопки мыши. Расчетные варианты нагрузки можно проверить графически.

Спецификации нагрузок также можно задать вручную. В соответствии с генерированными нагрузками, программа автоматически в фоновом режиме создает сочетания для предельного состояния по прочности, предельного состояния по пригодности к эксплуатации и для расчета огнеупорности.

Maske 1.5 Steuerungsparameter

RX-TIMBER Purlin | Статический расчёт

Во время расчета анализируется растяжение и сжатие вдоль волокон, изгиб, изгиб и растяжение/сжатие, а также сдвиг в результате действия поперечной силы с кручением и без кручения. Анализ выполняется на уровне значений расчетных напряжений. Если элементы конструкций с риском потери устойчивости рассчитаны по методу эквивалентного стержня, то программа учитывает осевое сжатие, изгиб со сжимающей силой или без нее, а также изгиб и растяжение.

Прогиб в характерных и квази-постоянных ситуациях расчета определяется для внутренних пролетов и консолей. Отдельные расчетные состояния допускают гибкий анализ особых воздействий, а также индивидуальную проверку устойчивости. Тип расчета, который будет выполнен, можно задать в окне Контрольные параметры.

Maske 1.2 Ergebniskombinationen

RX-TIMBER Purlin | Результаты

После успешного расчета результаты с пояснительными проверками и всеми необходимыми промежуточными значениями, упорядоченные по различным критериям, выводятся в четко структурированном и наглядном виде. Так как также указываются промежуточные значения в деталях, все проверки являются прозрачными. Пользователь может отобразить ход результатов в любом месте x балки в отдельном окне. Здесь могут быть показаны как деформации, так и отдельные внутренние усилия.

Проверки для соответствующего предельного состояния показываются для стержня и соответствующего соединительного элемента. Таким образом, пользователь имеет возможность отследить каждое значение, полученное в результате расчета. Проверки с деталями расчетов и выбранные ходы результатов интегрируются в протокол печати, что обеспечивает понятную и наглядную документацию. Она может быть дополнена графиками, пояснениями, сканами набросков и т.д. Также пользователь может индивидуально определить, какие данные из расчета должны отображаться в печати.
