RF-JOINTS Steel - Tower

Дополнительный модуль RF-JOINTS Steel – Tower предназначен для расчёта шарнирных узлов с болтовыми соединениями для стержней, используемых в решётчатых башнях, в соответствии с европейскими нормами.

Программа предоставляет вам широкий выбор различных вариантов соединений, таких как диагональные болтовые соединения без косынок в 2D или 3D, а также болтовые соединения колонн. Узлы T, K и KТ также применяются для соединений с диагоналями.

Расчёт шарнирных соединений для стержней решетчатых башен по Еврокоду 3

Всего позиций: 4

RF-/JOINTS Steel - Tower | Характеристики

Широкий выбор типов соединений, например:
- Болтовое соединение диагоналей без накладки 2D
- Болтовое соединение диагоналей без накладки 3D
- Болтовое соединение колонны
Узлы T, K и KТ применяются для соединений с диагоналями
Различные категории соединений:
- A - соединение сдвиг/смятие отверстия
- B - нескользское соединение в предельном состоянии по пригодности к эксплуатации
- C - нескользское соединение в предельном состоянии по несущей способности
Классы прочные болтов 4.6 - 10.9
Диаметры болтов M12 - M42
Изменяемый шаг болтов
Визуализация всего соединения в окне просмотра

RF-/JOINTS Steel - Tower | Ввод данных

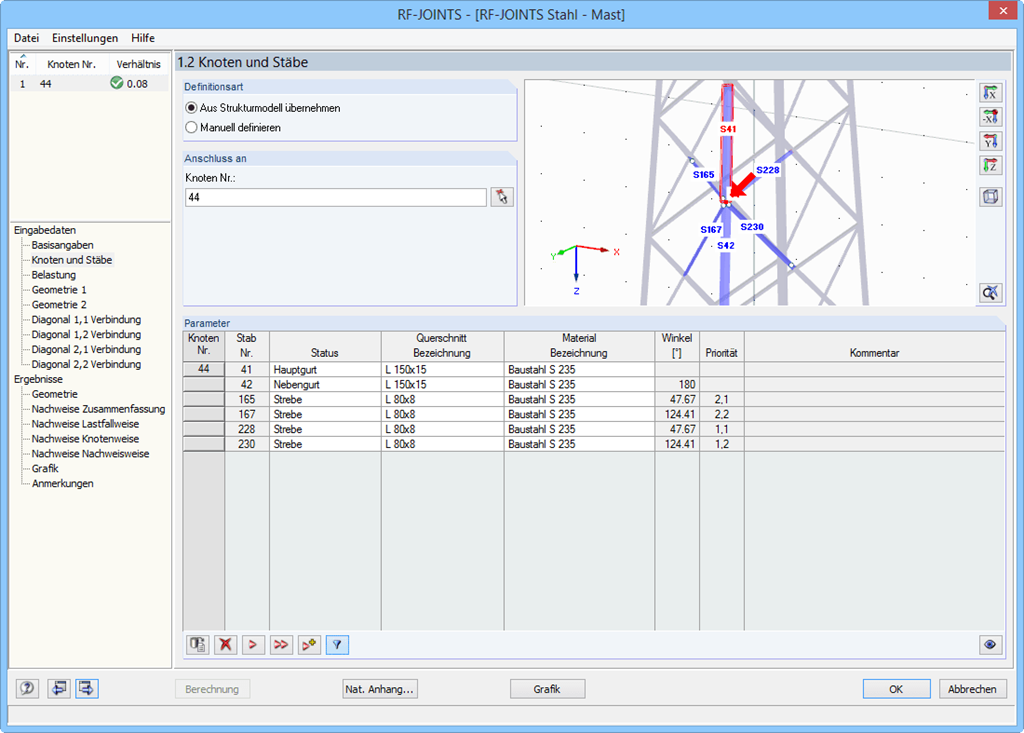

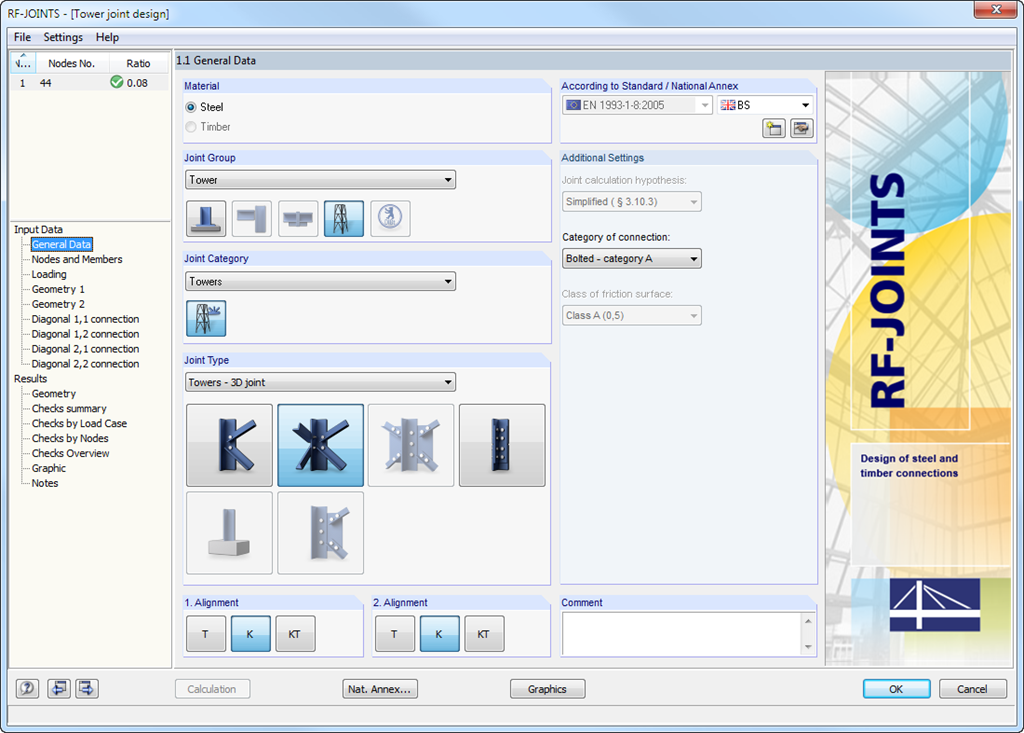

После выбора типа соединения, категории соединения и норматива в первом окне ввода, можно в окне 1.2 определить узел, который будет импортирован из программы RFEM/RSTAB и использован для расчета соединения. В качестве альтернативы, можно задать геометрию соединения вручную.

В других окнах ввода можно затем задать параметры соединения, например, Нагрузка импортирована из RFEM/RSTAB или, в случае задания соединения вручную, нагрузки.

RF-/JOINTS Steel - Tower | Расчёт

После завершения расчета, RF-/JOINTS Steel - Column Base изображает следующиe результаты расчета:

Расчет сечения нетто
Расчет на смятие
сдвиг
Прочность блока на сдвиг
проскальзывание

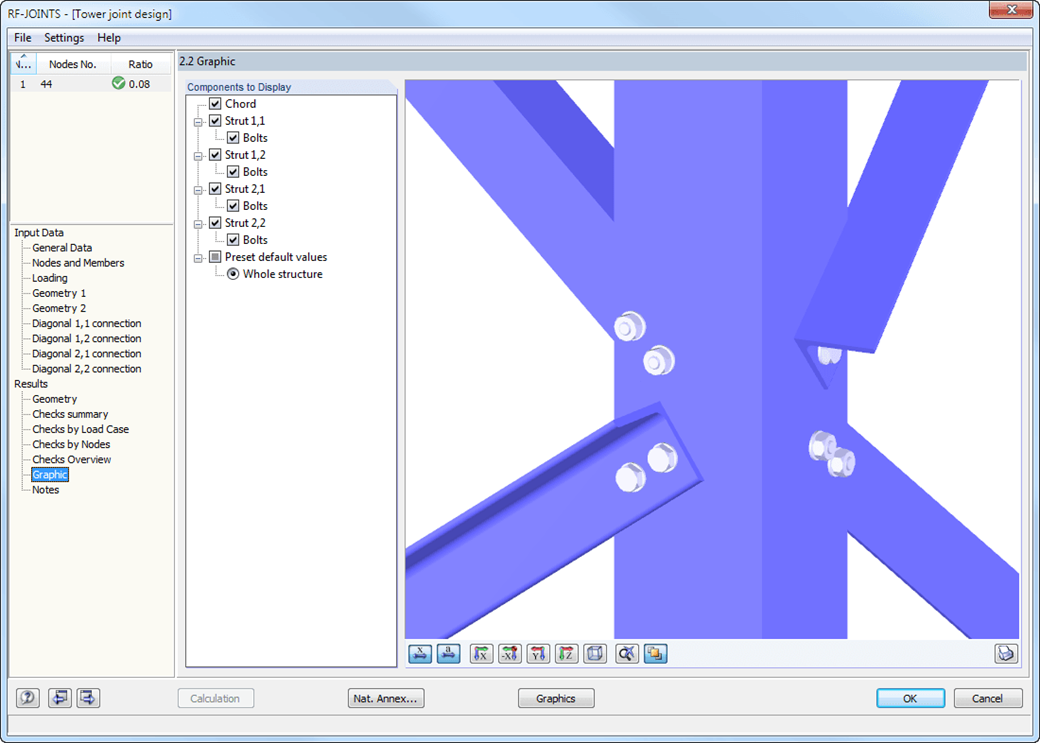

Совместная визуализация в RF -JOINTS Steel - Tower

RF-/JOINTS Steel - Tower | Результаты

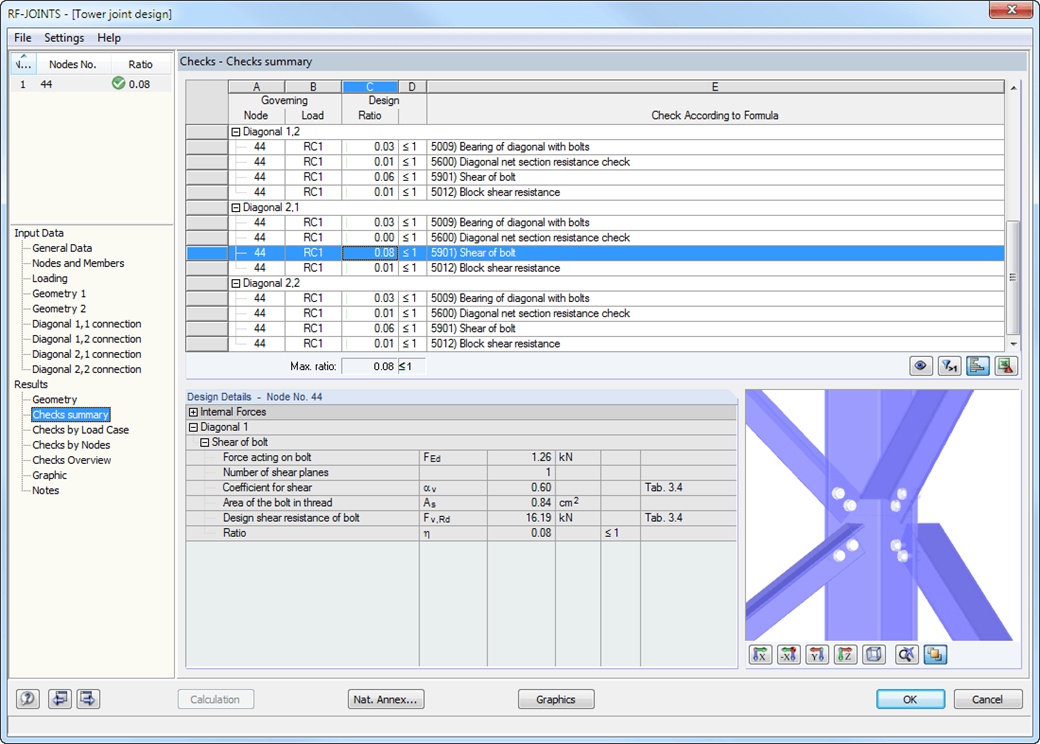

Прежде всего, определяющие расчеты узлов объединяются в группы и изображаются в первом окне результатов, с базовой геометрией узла. В других таблицах результатов можно увидеть все фундаментальные подробности расчета, такие как прочность на смятие, сдвиг, проскальзывание и другие.

Размеры, характеристики материалов и сварные швы, важные для конструкции соединения, изображаются сразу же и могут быть распечатаны напрямую. Можно визуализировать соединения в RF-/JOINTS Steel - Tower или в модели RFEM/RSTAB.

Вся графика может быть включена в протокол результатов RFEM/RSTAB или распечатана напрямую. Благодаря масштабированию результатов можно оптимально выполнить визуальную проверку уже на этапе расчета.
