Moduł dodatkowy dla RFEM 5
RF-JOINTS Steel - Tower

Moduł dodatkowy RF-JOINTS Steel - Tower specjalizuje się w projektowaniu połączeń śrubowych w prętach stosowanych w konstrukcjach kratowych, zgodnie z normami Unii Europejskiej.

Aplikacja oferuje wiele różnych opcji połączeń, takich jak śrubowe połączenia ukośne bez blach węzłowych w 2D lub 3D lub śrubowe połączenia słupów. Połączenia typu T, K i KT są również uwzględniane w połączeniach krzyżulców.

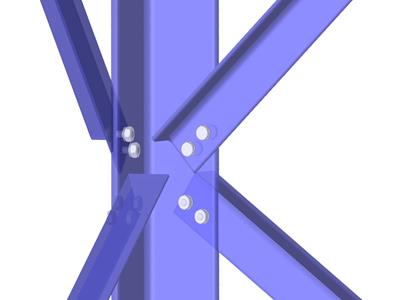

Wymiarowanie przegubowych połączeń prętów w kratowych konstrukcjach wsporczych zgodnie z Eurokodem 3

Ogółem: 4

RF-/JOINTS Steel - Tower | Funkcje

Wybór różnych węzłów, np:
- Połączenia śrubowe krzyżulców bez blachy węzłowej 2D
- Połączenia śrubowe krzyżulców bez blachy węzłowej 3D
- Połączenia śrubowe słupów
Połączenia typu T-, K- i KT z uwzględnieniem połączeń krzyżulców
Różne kategorie połączenia do wyboru:
- A - zakładkowe/otworowe połączenia typu dociskowego
- B - połączenia cierne w stanie granicznym użytkowalności
- C - połączenia cierne w stanie granicznym nośności
Śruby o klasach wytrzymałości od 4.6 do 10.9
Średnice śrub od M12 do M42
Możliwość modyfikacji rozstawów między śrubami
Wizualizacja całego połączenia w oknie widoku

RF-/JOINTS Steel - Tower | Wprowadzanie danych

Po wybraniu w pierwszym oknie danych typu połączenia, kategorii połączenia oraz normy obliczeniowej, w oknie 1.2 można zdefiniować węzeł, który zostanie zaimportowany z programu RFEM/RSTAB i użyty do obliczeń połączenia. Opcjonalnie geometrię połączenia można zdefiniować ręcznie.

W kolejnych oknach wprowadzania można zdefiniować parametry połączenia, takie jak np. wprowadzenie obciążenia z programu RFEM/RSTAB lub, w przypadku ręcznego definiowania połączenia, obciążeń.

RF-/JOINTS Steel - Tower | obliczenia

Po dokonaniu analizy moduł RF-/JOINTS Steel - Column Base pokazuje następujące obliczenia:

Wymiarowanie przekroju netto
Obliczenie docisku
Siły tnące
Nośność blokowa
poślizg

Wspólna wizualizacja w RF -JOINTS Steel - Tower

RF-/JOINTS Steel - Tower | Wyniki

Główne funkcje wymiarowania połączeń są najpierw pogrupowane i wyświetlane wraz z podstawową geometrią połączenia w pierwszym oknie wyników. W innych tabelach wyników można zobaczyć wszystkie podstawowe szczegóły obliczeń, takie jak nośność na docisk, ścinanie, poślizg i inne.

Wymiary, właściwości materiału i spoiny istotne dla konstrukcji połączenia są wyświetlane natychmiast i można je wydrukować. Połączenie może zostać przedstawione graficznie w module dodatkowym RF-/JOINTS Steel - Tower lub bezpośrednio w modelu programu RFEM/RSTAB.

Wszystkie grafiki mogą zostać dołączone do protokołu wydruku programu RFEM/RSTAB lub wydrukowane bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.
