RS TIMBER AWC: Расчёт деревянных конструкций по ANSI/AWC NDS-2018

Дополнительный модуль к RSTAB 8 }

Цены

Дополнительный модуль TIMBER AWC к RSTAB 8

Дополнительный модуль TIMBER AWC выполняет расчёт по предельным состояниям по несущей способности и пригодности к эксплуатации и расчёт на огнестойкость в соответствии с американской нормой ANSI/AWC NDS-2018. Он охватывает методы расчёта в соответствии с LRFD (расчёт коэффициентов нагрузки и сопротивления) и ASD (расчёт допустимых напряжений).

Помимо расчёта напряжений, TIMBER AWC выполняет расчёт стержней на устойчивость по методу эквивалентных стержней или методу второго порядка. Кроме того, могут быть выполнены расчётные проверки по предельному сосстоянию по пригодности к эксплуартации и на огнестойкость.

Расчёт деревянных стержней и блоков стержней по норме ANSI/AWC NDS

Всего позиций: 4

RFEM/RSTAB-Zusatzmodul RF-/HOLZ AWC | Bemessung von Stäben aus Holz nach ANSI/AWC NDS-2015 (US-Norm)

RF-/TIMBER AWC | Характеристики

Проектирование стержней и стержневых систем на растяжение, сжатие, изгиб, сдвиг и комбинированные усилия
Проверка устойчивости на изгибно-крутильную и осевую устойчивость по методу замещающих стержней или по теории второго порядка
Проверка эксплуатационной пригодности в форме ограничения прогиба
Проектирование сужающихся балок из клееной древесины
Свободная настройка времени и скорости обгорания, а также выбор сторон обгорания при проектировании на случай пожара
Библиотека материалов и сечений, основанная на дополнении к ANSI/AWC NDS-2015 с предустановленными коэффициентами корректировки
Пользовательский ввод прямоугольных и круглых сечений
Автоматическая оптимизация сечений
Опциональное применение длины расчетного изгиба из модуля RF-STABIL/RSKNICK
Обширная документация результатов с ссылками на использованные расчетные уравнения из нормы
Разнообразные фильтры и параметры сортировки для результатов
Учет температурных воздействий и условий влажности древесины
Визуализация загрузки на модели RFEM/RSTAB
Экспорт данных в MS Excel
Метрические и имперские единицы

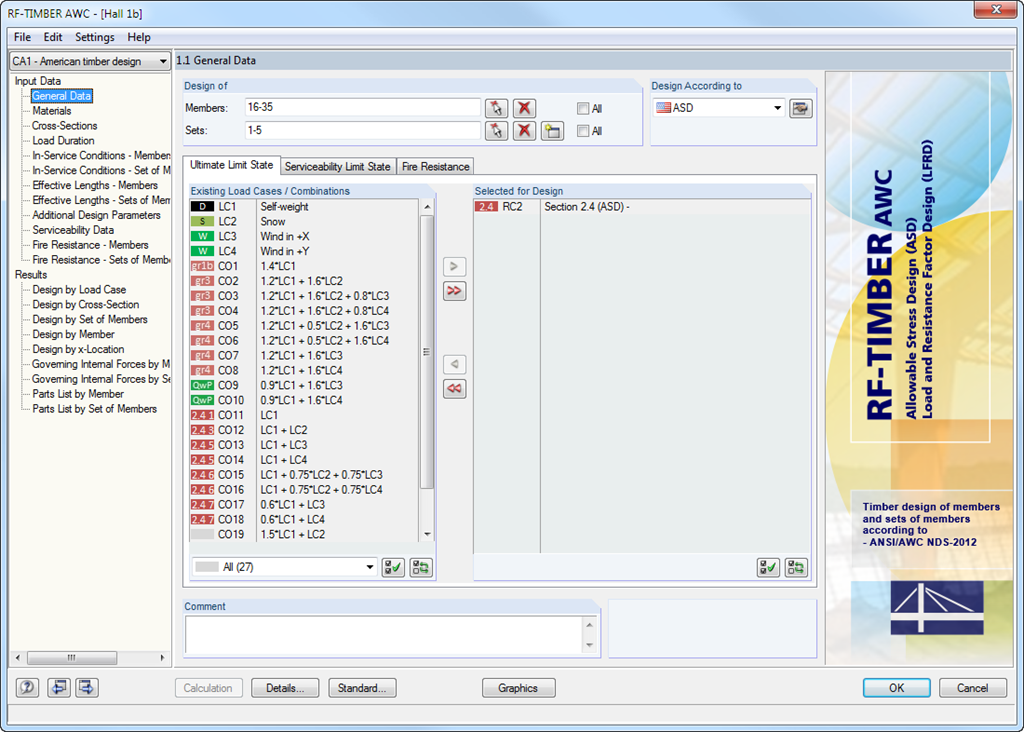

RF-/TIMBER AWC | Ввод данных

После вызова модуля необходимо определить стержни/наборы стержней, подлежащие расчету, а также нагрузочные случаи, комбинации нагрузок или результатов для проверки несущей способности и пригодности к эксплуатации, а также для пожарной защиты (только ASD). Кроме того, может быть выбран желаемый метод проверки (ASD или LRFD). Материалы из RFEM/RSTAB предварительно установлены, но их можно настроить в RF-/HOLZ AWC. В библиотеке хранятся значения характеристик материалов, указанные в соответствующем стандарте.

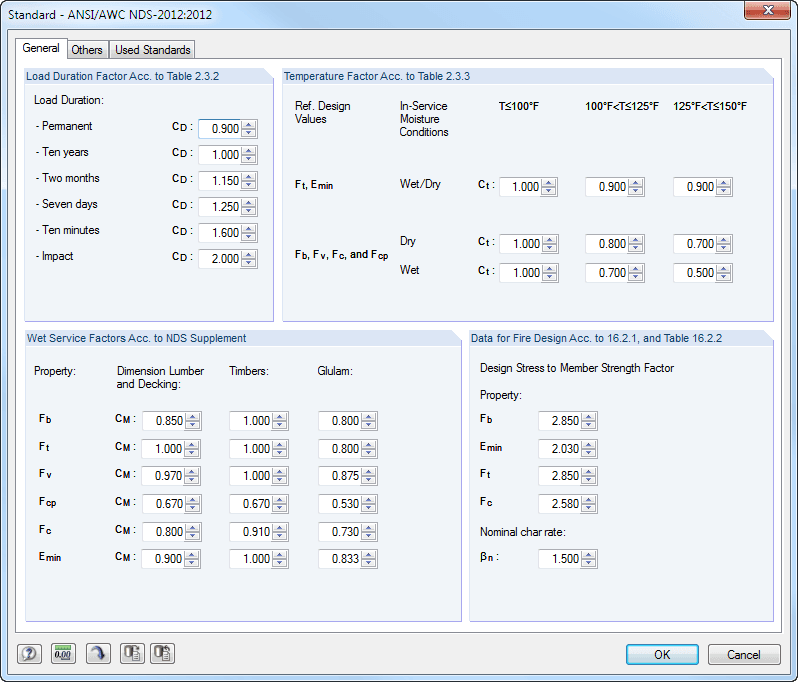

При проверке сечений можно принять решение, следует ли использовать расчетные значения из стандарта или учитывать пользовательские значения для расчета. После проверки сечений устанавливаются классы продолжительности действия нагрузки, температурных влияний и условий влажности древесины.

Для проверки деформации указываются опорные длины соответствующих стержней и наборов стержней. При этом может учитываться направление отклонения, подъём и тип балки.

Если необходимо провести расчет в условиях пожара, впоследствии можно установить стороны обгорания по стержню или набору стержней.

RF-/TIMBER AWC | Проектирование

При проверке несущей способности сечения анализируются растяжение и сжатие вдоль волокон, изгиб, изгиб и растяжение/сжатие, а также поперечное сечение на сдвиг.

Для проверки компонентов, подверженных риску потери устойчивости и опрокидывания, по методу заменяющего стержня учитываются планомерное центральное сжатие, изгиб с и без сжимающей силы, а также изгиб и растяжение. Вычисляется прогиб для внутренних полей и консольных балок и сопоставляется с максимально допустимым прогибом.

Отдельные расчетные случаи позволяют гибкий анализ для выбранных стержней, наборов стержней и воздействий, а также для отдельных исследований устойчивости.

Релевантные для расчета параметры, такие как, например, продолжительность воздействия в случае пожара, гибкость стержня, граничный прогиб, могут быть изменены в соответствии с требованиями.

RF-/TIMBER AWC | Результаты

После расчета результаты выводятся в удобных таблицах. Все промежуточные значения (например, определяющие усилия, коэффициенты корректировки…) доступны, что делает проверки прозрачными. Результаты распределяются по нагрузкам, сечениям, наборам стержней и стержням. Если проверка не выполняется, затронутые сечения могут пройти процесс оптимизации.

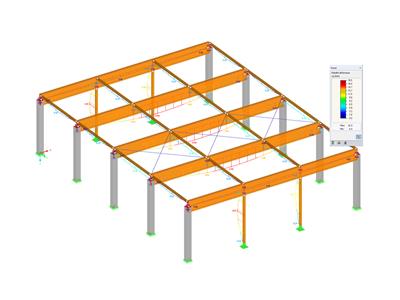

Степень использования отображается в модели RFEM/RSTAB различными цветами. Это позволяет одним взглядом определить критические или избыточные участки. Целенаправленный анализ также обеспечивается за счет отображения результатов вдоль стержня или набора стержней.

Помимо табличных данных ввода и вывода, включая детали расчета, все графические изображения могут быть встроены в отчет. Это обеспечивает прозрачную и наглядную документацию. Содержание отчета и желаемая степень детализации вывода для отдельных проверок могут быть выбраны целенаправленно.
