RF-/TIMBER AWC | Ввод данных

В предыдущей статье Потеря устойчивости плоской формы изгиба в деревянных конструкциях | Примеры 1 на простых примерах был пояснен практический порядок определения критического изгибающего момента M_crit или критического изгибающего напряжения σ_crit при боковом выпучивании изогнутой балки.

При расчете несущей способности сечений выполняется анализ растяжения и сжатия вдоль волокон, изгиба, изгиба с растяжением/сжатием, а также прочности на сдвиг от поперечной силы.

Если элементы конструкций с риском потери устойчивости рассчитаны по методу эквивалентного стержня, то программа учитывает осевое сжатие, изгиб со сжимающей силой или без нее, а также изгиб и растяжение. Прогиб определяется для частей сечения и балок с консолями и сопоставляется с максимально допустимым прогибом.

Отдельные расчетные случаи позволяют выполнить гибкий расчет на устойчивость для стержней, блоков стержней и нагрузок.

Важные при расчете параметры, такие как длительность нагрузки при пожаре, гибкость стержней, предельные прогибы могут быть отрегулированы по желанию.

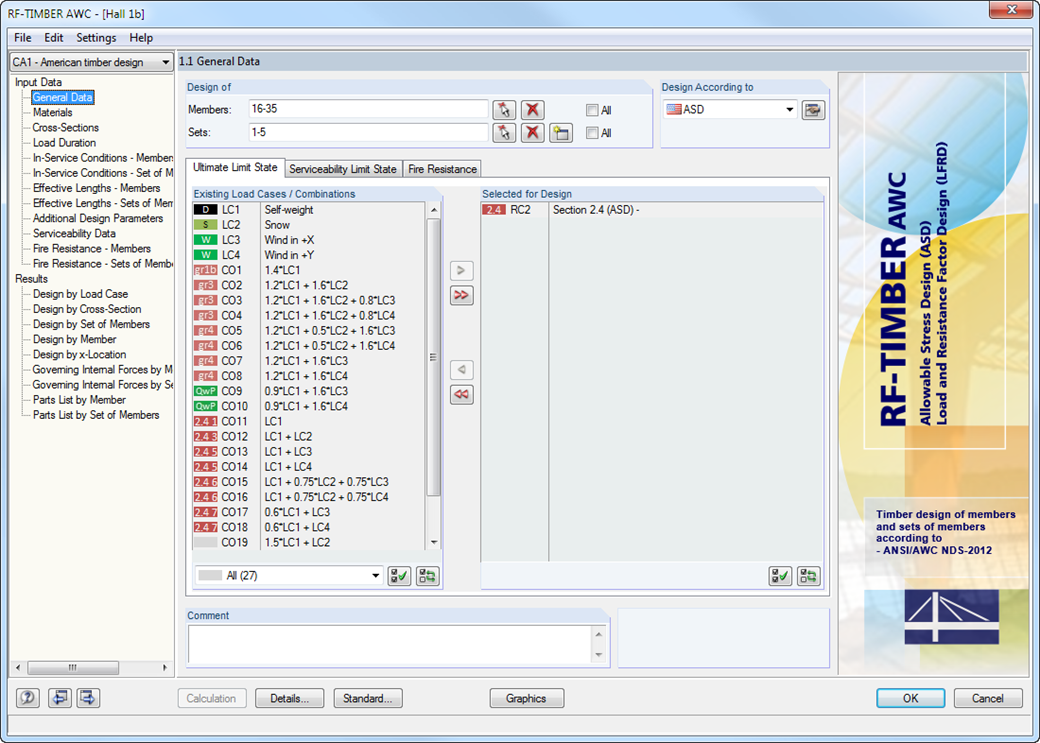

После запуска дополнительного модуля, необходимо выбрать стержни/блоки стержней, загружения, сочетания нагрузок и расчетные сочетания для расчета по предельным состояниям по несущей способности и пригодности к эксплуатации и расчета на огнестойкость (только ASD). Также можно выбрать метод расчета (ASD или LRFD). Материалы из RFEM/RSTAB заданы по умолчанию, но их можно изменить в RF-/TIMBER AWC. Характеристики материалов из соответствующих норм включены в базу данных материалов.

При проверке сечений можно решить, будут ли расчетные значения взяты из соответствующей нормы или будут применены пользовательские значения. Также можно учесть классы длительности нагрузки (LDC), влияние температуры и условия влажности древесины.

Для расчета деформаций необходимо указать расчетные длины соответствующих стержней и блоков стержней. Кроме того, можно учесть направление прогиба, строительный подъем и тип балки.

При расчете на огнестойкость вы можете задать стороны обжигания стержня или блока стержней.

• Расчет стержней и неразрезных стержней на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние силы
• Расчет на устойчивость при изгибе и продольном изгибе с кручением по методу эквивалентного стержня или нелинейным расчетом
• Расчет по предельным состояниям по пригодности к эксплуатации методом ограничения деформаций
• Расчет балок с вутами и криволинейных балок, состоящих из клееной древесины
• Свободная настройка времени и скорости обугливания, а также выбор сторон обугливания для расчёта на огнестойкость
• База данных материалов и сечений, основанная на дополнениях к нормам ANSI/AWC NDS-2018 и ANSI/AWC NDS-2015, включая поправочные коэффициенты
• Пользовательский ввод прямоугольных и круглых сечений
• Автоматическая оптимизация сечений
• Возможность импорта приведенных длин из дополнительного модуля RF-STABILITY/RSBUCK
• Подробная документация результатов, включая ссылки на формулы используемого норматива
• Различные варианты фильтрации и сортировки результатов
• Учет влияния температуры и условий влажности древесины
• Визуализация критерия расчета в модели RSTAB
• Экспорт данных в MS Excel
• Метрические и британские единицы измерения
