Дополнительный модуль STEEL NBR к RSTAB 8

• Расчет на растяжение, сжатие, изгиб, сдвиг, комбинированные внутренние силы и кручение
• Расчет на потерю устойчивости при изгибе, кручении и плоской формы изгиба
• Возможность применения дискретных боковых опор к балкам
• Расчет деформаций (пригодность к эксплуатации)
• Оптимизация сечения
• Широкий выбор сечений, таких как прокатные двутавры, швеллеры, прямоугольные пустотелые профили, уголки, тавры. Сварные профили: Двутавры (симметричные и асимметричные вокруг главной оси), швеллеры (симметричные вокруг главной оси), прямоугольные пустотелые профили (симметричные и асимметричные вокруг главной оси), уголки, круглые трубки и круглые стержни
• Наглядные таблицы результатов
• Подробная документация результатов, включая ссылки на формулы используемого норматива
• Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
• Таблица результатов для гибкости стержней и определяющих внутренних сил
• Спецификация с характеристикой веса и тел
• Полная интеграция в RFEM/RSTAB

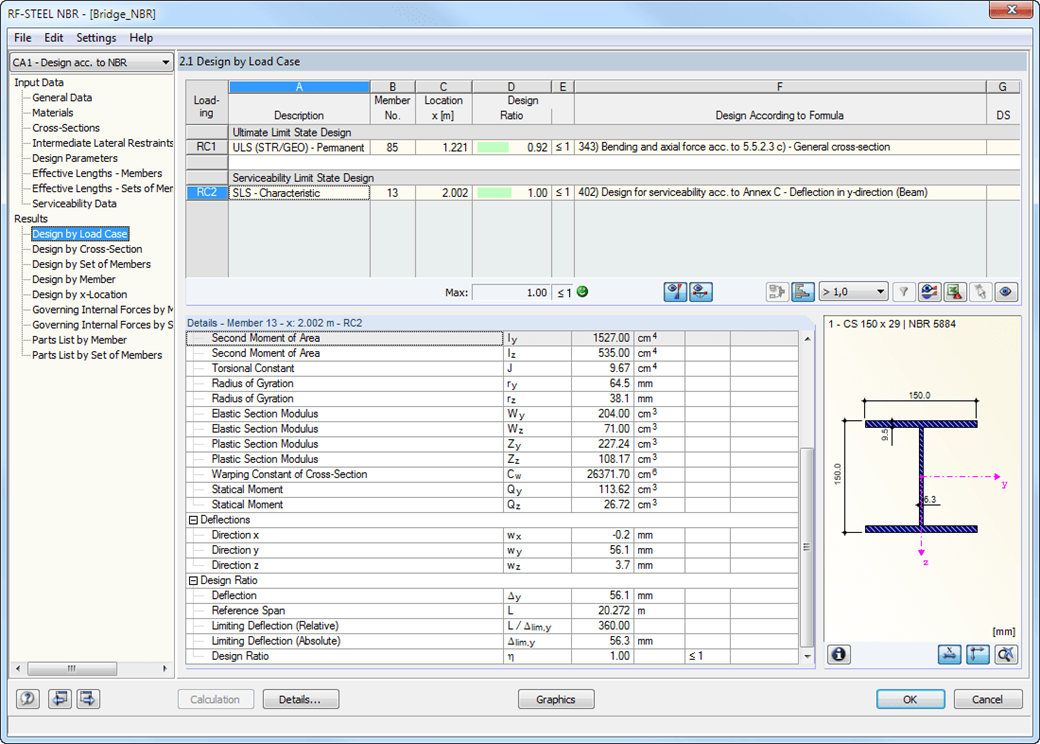

В первом окне показаны максимальные расчетные соотношения, включая соответствующие расчеты для каждого рассчитанного загружения, сочетания нагрузок или расчетного сочетания.

В следующих окнах результатов показаны все подробные результаты, упорядоченные по отдельным критериям в расширяемых иерархических меню. Можно изобразить все промежуточные результаты во всех точках вдоль стержней. Таким образом, можно легко проследить, как были выполнены отдельные расчеты в модуле.

Все данные модуля включаются в протокол результатов RFEM/RSTAB. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.
