Описание

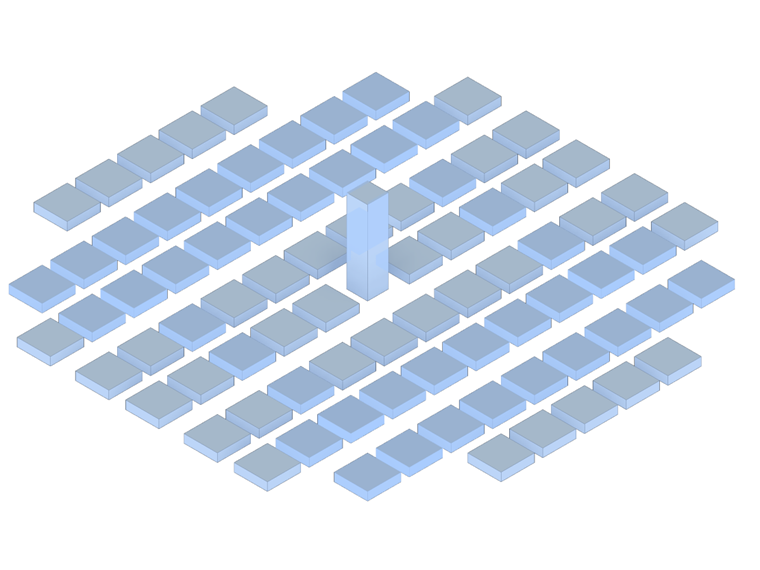

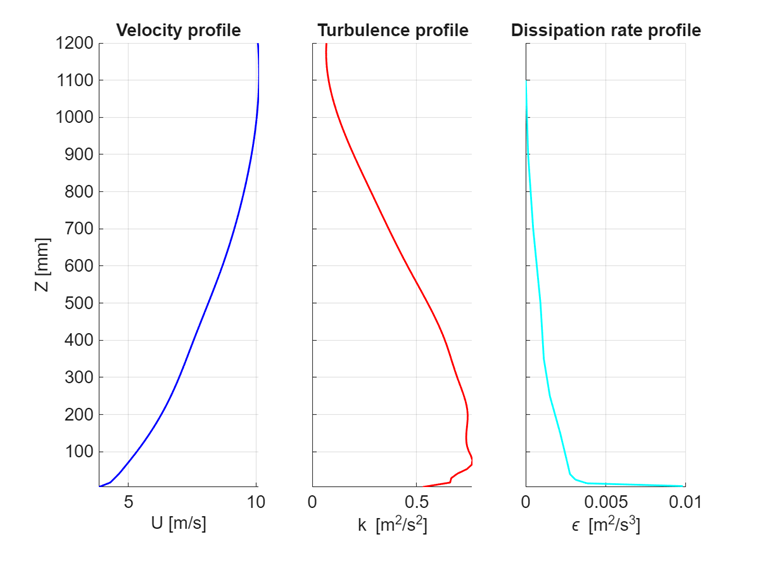

Пример проверки описывает установившееся течение вокруг высотного здания в кварталах города. Пример предоставлен Архитектурным институтом Японии (AIJ). Целевая модель состояла из равномерно расположенных городских кварталов с плоской формой 40 м × 40 м и высотой 10 м и высотного здания 25 м × 25 м × 100 м (1:1:4) в центральном квартале. Каждый квартал состоял из двух дорог шириной 10 метров и дорог шириной 20 м и 30 м. Масштаб модели - 1:400. Скоростное поле результатов сравнивается в заданных зонах с доступными экспериментальными данными аэродинамической трубы. Проблема описывается следующей таблицей и профилем скорости на входе и турбулентности. Тестируются и сравниваются три угла ветра - 0°, 22.5° и 45°.
| Свойства жидкости | Кинематическая вязкость | ν | 1.500e-5 | м2/с |
| Плотность | ρ | 1.250 | кг/м3 | |
| Геометрия | Задана CAD моделью | |||
Аналитическое решение
Аналитическое решение недоступно. Пример предоставляет сравнение результатов моделирования RWIND CFD и экспериментальных данных (AIJ).
Параметры симуляции RWIND
- Смоделировано в RWIND 3.05
- Тип симуляции - установившийся поток
- Плотность сетки составляет 20% с уточнением в зонах исследования (более 2,000,000 ячеек для всех симуляций)
- Граничное условие на входе - профиль скорости и профиль интенсивности турбулентности
- Дно туннеля - граничное условие отсутствие скольжения
- Стены и верх туннеля - граничное условие скольжения
- Граничное условие на выходе - нулевое давление; нулевой градиент скорости
Результаты

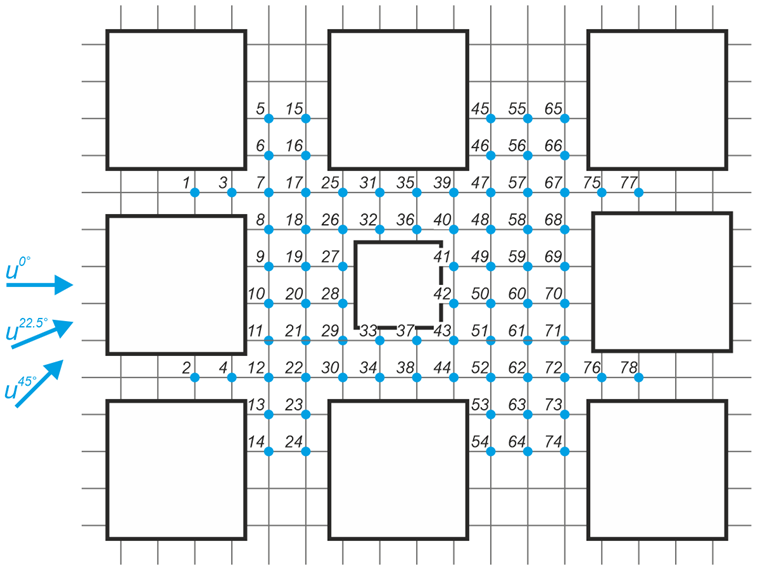

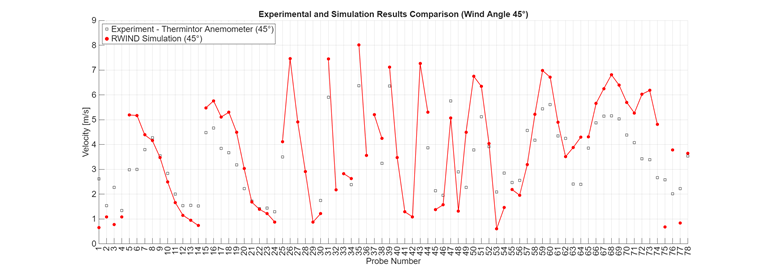

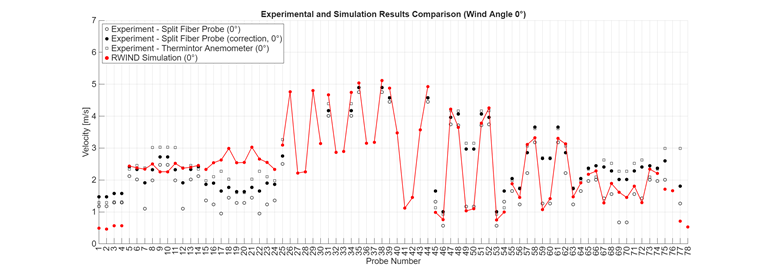

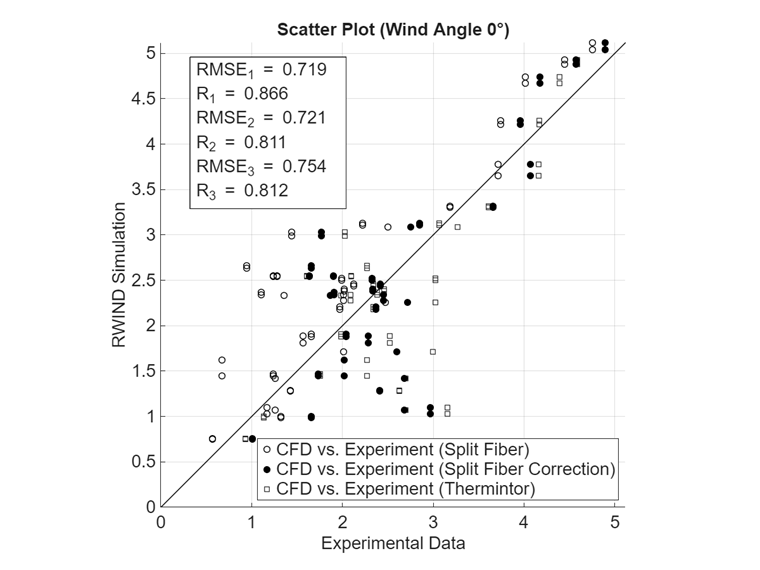

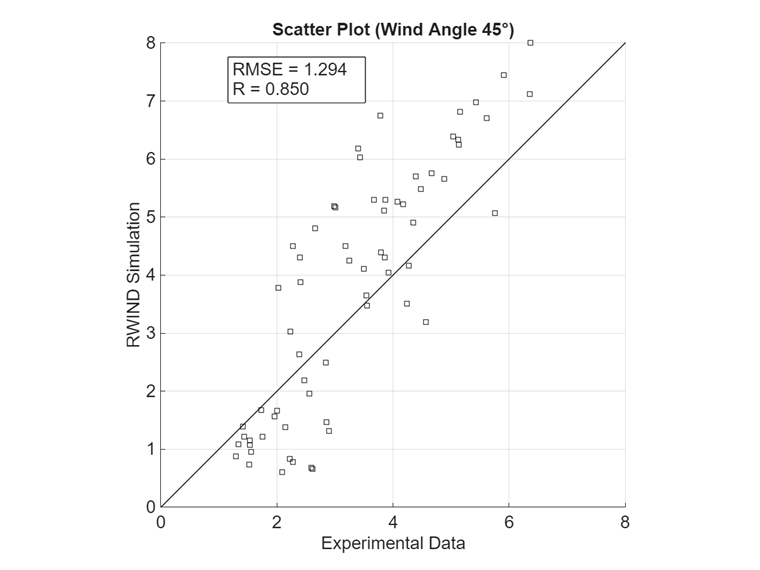

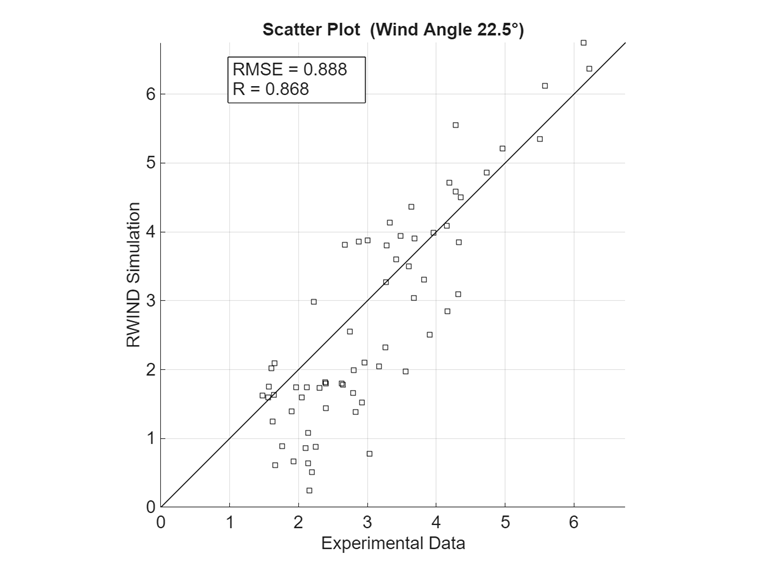

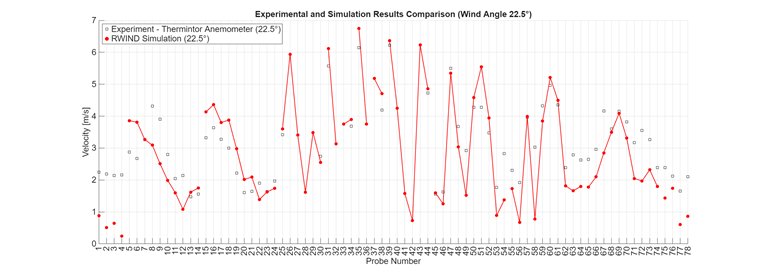

На следующих графиках сравниваются данные, полученные экспериментально в аэродинамической трубе (AIJ), и данные из CFD моделирования в RWIND. Показано прямое сравнение скорости ветра и диаграммы рассеяния. Также внутри диаграммы рассеяния вычислены Среднеквадратичная Ошибка (RMSE) и Коэффициент Корреляции (R). Графики демонстрируют хорошее согласие между симуляцией и экспериментом. Обратите внимание, что экспериментальные результаты в непосредственной близости к высотному зданию недоступны; однако результаты симуляции здесь приведены.
