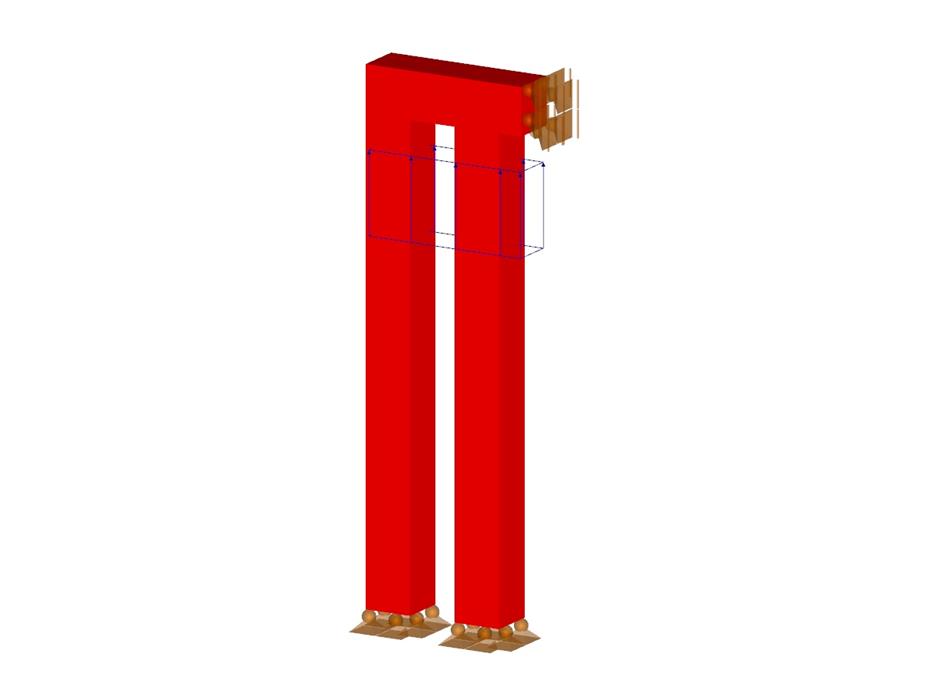

Четыре колонны закреплены внизу и соединены жестким блоком наверху. Блок нагружен давлением и смоделирован с помощью упругого материала с высоким модулем упругости. Внешние колонны моделируются с помощью линейно-упругого материала, а внутренние колонны - диаграммой напряжения-деформации с затухающей зависимостью. Предполагая только теорию малых деформаций и пренебрегая собственным весом конструкции, определим ее максимальный прогиб.
Модель, используемая в
Контрольный пример 000014 | 3
| Количество узлов | 28 |
| Количество линий | 49 |
| Количество поверхностей | 24 |
| Количество тел | 3 |
| Количество загружений | 1 |
| Размеры (метрические) | 0,350 x 0,100 x 1,100 m |
| Размеры (имперские) | 1.15 x 0.33 x 3.61 feet |
| Версия программы | 5.05.00 |
