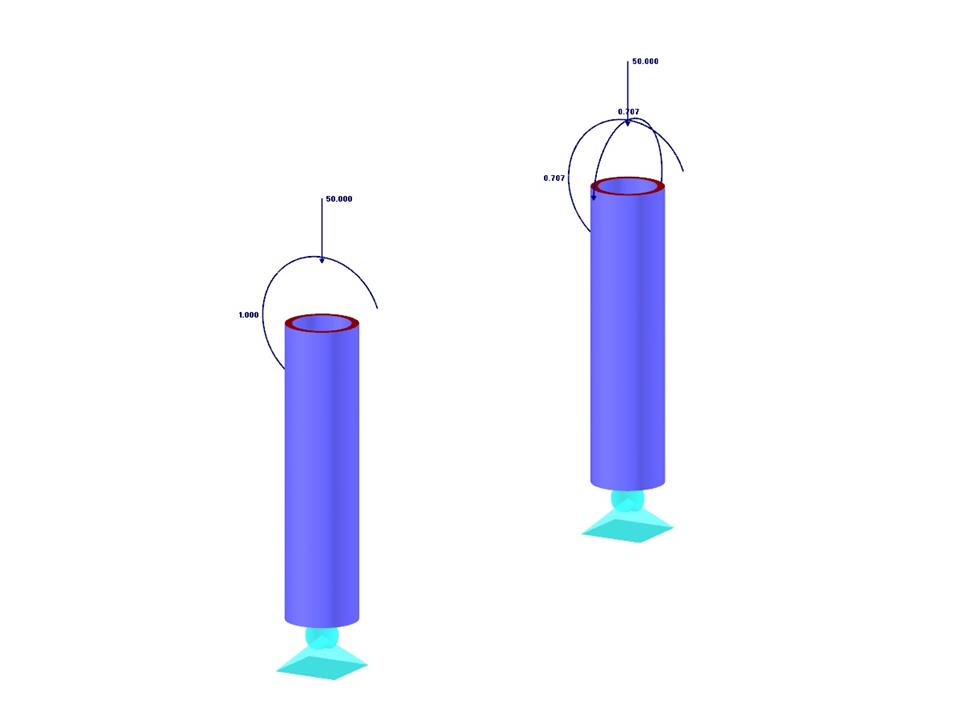

Рассмотрим жесткую трубу строительных лесов, закрепленную снизу с помощью узловой опоры и нагруженную моментом и силой.
Контрольный пример 000055 | 3
| Количество узлов | 4 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество загружений | 1 |
| Общий вес | 0,271 t |
| Размеры | 0,500 x 2,500 x 1,250 m |
| Версия программы | 5.04.00 |
