RFEM – Online-Handbuch Flächen
,_LC1__LI.jpg?mw=926&hash=06f06bc0e143122772f2266da3367cc5c1ca3db5)

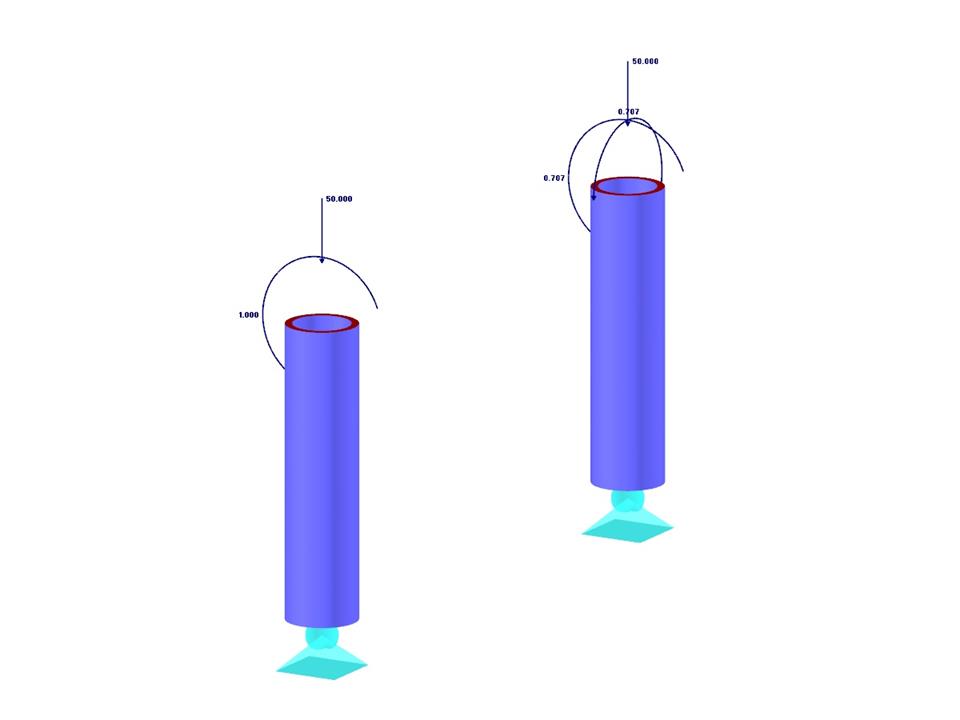

Unter Verwendung von einem unten befestigten Gerüst-Knotenlager soll ein starres Gerüstrohr berücksichtigt werden, das sowohl durch ein Moment als auch durch eine Kraft beansprucht wird.
Verifikationsbeispiel 000055 | 3
| Anzahl Knoten | 4 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,271 t |
| Abmessungen | 0,500 x 2,500 x 1,250 m |
| Programmversion | 5.04.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
