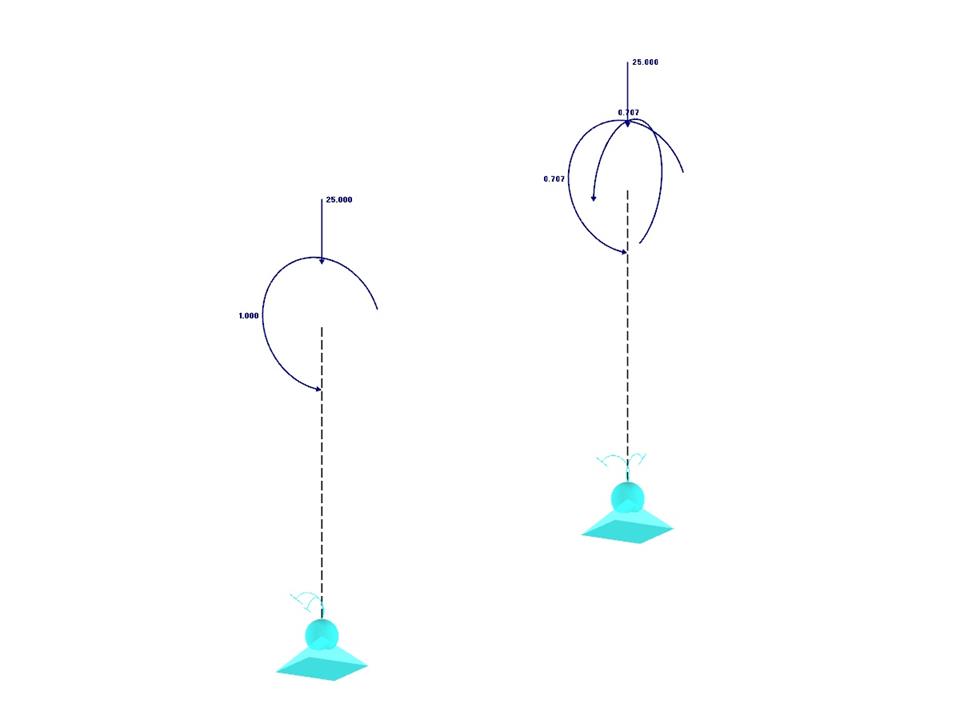

Рассмотрим жесткую трубу строительных лесов, закрепленную снизу с помощью узловой опоры и нагруженную моментом и силой. Расчет максимального прогиба с учетом проскальзывания в начале.
Контрольный пример 000056 | 1
Количество узлов | 4 |
Количество линий | 2 |
Количество стержней | 2 |
Количество загружений | 1 |
Размеры | 0,500 x 2,500 x 1,250 m |
Версия программы | 5.04.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Используя нелинейность шарнира стержня «Строительные леса N | phiy,phiz» позволяет моделировать вставленное соединение труб строительных лесов.
Расчет холодногнутых стальных стержней по норме AISI S100-16/CSA S136-16 доступен в программе RFEM 6. Доступ к расчёту можно получить, выбрав стандарт «AISC 360» или «CSA S16» в аддоне Steel Design. Затем для холодногнутого расчета автоматически выбирается «AISI S100» или «CSA S136».
RFEM применяет метод прямой прочности (DSM) для расчета упругой нагрузки на стержень при потере устойчивости. Метод прямой прочности предлагает два типа решений: численное (метод конечных полос) и аналитическое (спецификация). Сигнатуру конечного автомата и формы потери устойчивости можно увидеть в разделе «Сечения».
Нелинейности шарниров стержней «Леса - N phiy/phiz» и «Диаграмма лесов» позволяют выполнять механическое моделирование трубчатого соединения с внутренней заглушкой между двумя стержневыми элементами.
Эквивалентная модель переносит изгибающий момент через загруженную наружную трубу и, после положительной фиксации, дополнительно через внутреннюю заглушку, в зависимости от состояния сжатия на конце элемента.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
