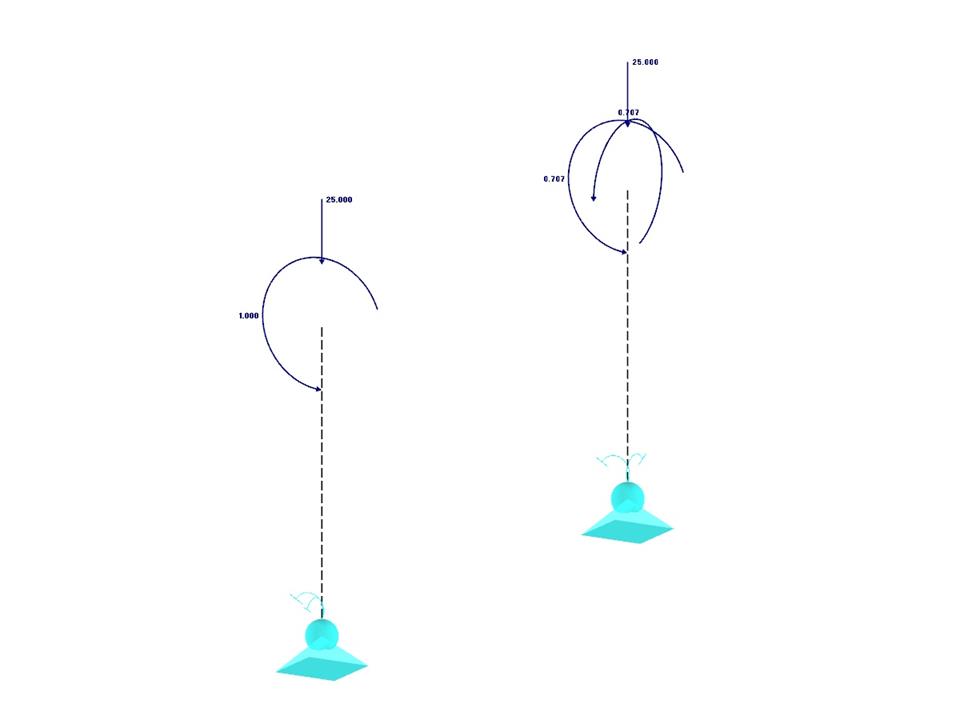

Unter Verwendung von einem unten befestigten Gerüst-Knotenlager soll ein starres Gerüstrohr berücksichtigt werden, das sowohl durch ein Moment als auch durch eine Kraft beansprucht wird. Berechnung der maximalen Durchbiegung unter Berücksichtigung des Schlupfes am Anfang.
Verifikationsbeispiel 000056 | 1
Anzahl Knoten | 4 |
Anzahl Linien | 2 |
Anzahl Stäbe | 2 |
Anzahl Lastfälle | 1 |
Abmessungen | 0,500 x 2,500 x 1,250 m |
Programmversion | 5.04.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Mit Hilfe der Stabendgelenknichtlinearität "Gerüst N | phiy,phiz" lässt sich ein gesteckter Gerüstrohrstoß simulieren.
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
Die Stabendgelenk-Nichtlinearität „Gerüst – N / phiy phiz“ und „Gerüstdiagramm“ erlaubt die mechanische Simulation eines gesteckten Rohrstoßes mit innerem Rohrstummel zwischen zwei Stabelementen.
Das Ersatzmodell überträgt abhängig von dem Druckzustand am Stabende das Biegemoment über das überdrückte Außenrohr und nach Formschluss zusätzlich über den inneren Rohrstummel.
