Конструкция состоит из четырех ферм, встроенных в шарнирные опоры. Конструкция загружена сосредоточенной силой или, в качестве альтернативы, наложенной деформацией узла над критической предельной точкой, когда возникает фиксация. Вынужденная деформация узла используется в программе RFEM 5 и RSTAB 8 для получения полного равновесного состояния фиксации. В данном примере не учитывается собственный вес. Определите взаимосвязь между фактической силой нагрузки и прогибом с учетом больших деформаций. Оценить коэффициент нагрузки при заданных прогибах.


(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

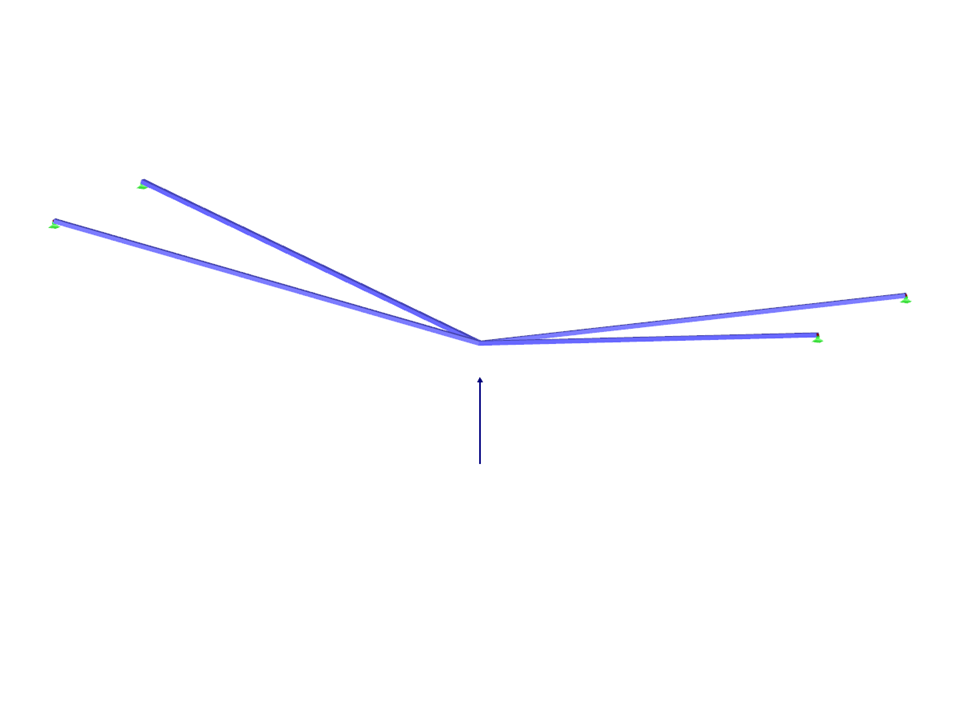

Контрольный пример 000200 | 1

Количество узлов 5
Количество линий 4
Количество стержней 4
Количество загружений 1
Общий вес 0,053 t
Размеры (метрические) 5,228 x 1,164 x 0,582 m
Размеры (имперские) 17.15 x 3.82 x 1.91 feet
Версия программы 5.16.00

На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
