Uma estrutura é constituída por quatro treliças encastradas em apoios articulados. A estrutura é carregada por uma força concentrada e, alternativamente, por uma deformação nodal imposta para além do ponto limite crítico, quando ocorre uma falha pós-critica. No RFEM 5 e no RSTAB 8, a deformação nodal imposta é utilizada para obter o caminho de equilíbrio completo da falha pós-crítica. O peso próprio não é considerado neste exemplo. Determine a relação entre a força de carregamento real e a flecha considerando a análise de grandes deformações. Calcule o fator de carga para as flechas definidas.

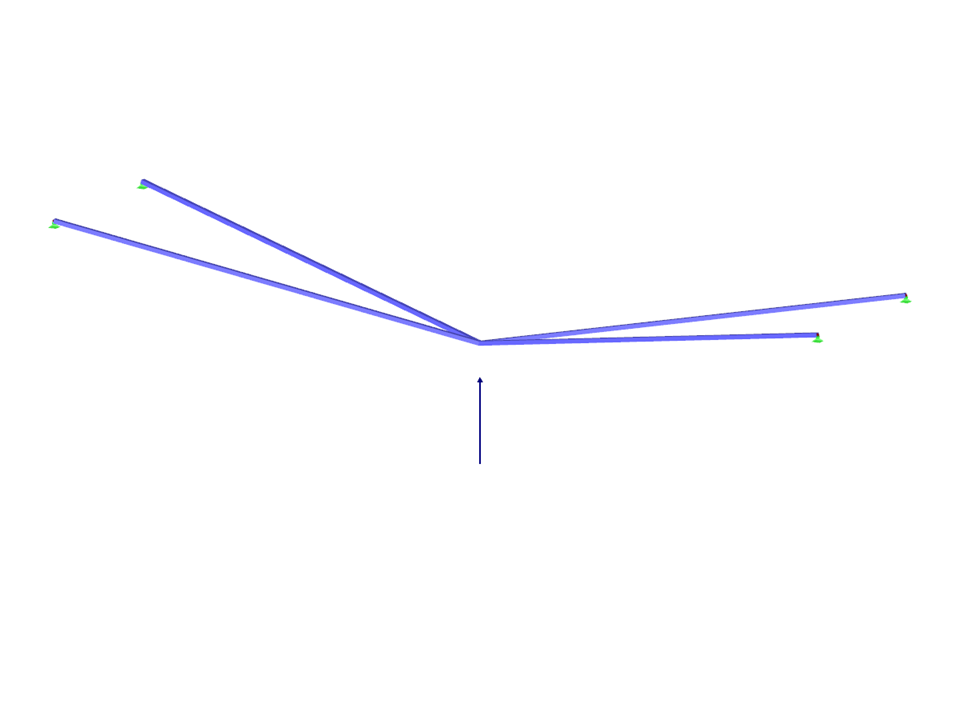

Exemplo de verificação 000200 | 1
Número de nós | 5 |
Número de linhas | 4 |
Número de barras | 4 |
Número de casos de carga | 1 |
Peso total | 0,053 t |
Dimensões | 5,228 x 1,164 x 0,582 m |
Versão do programa | 5.16.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
