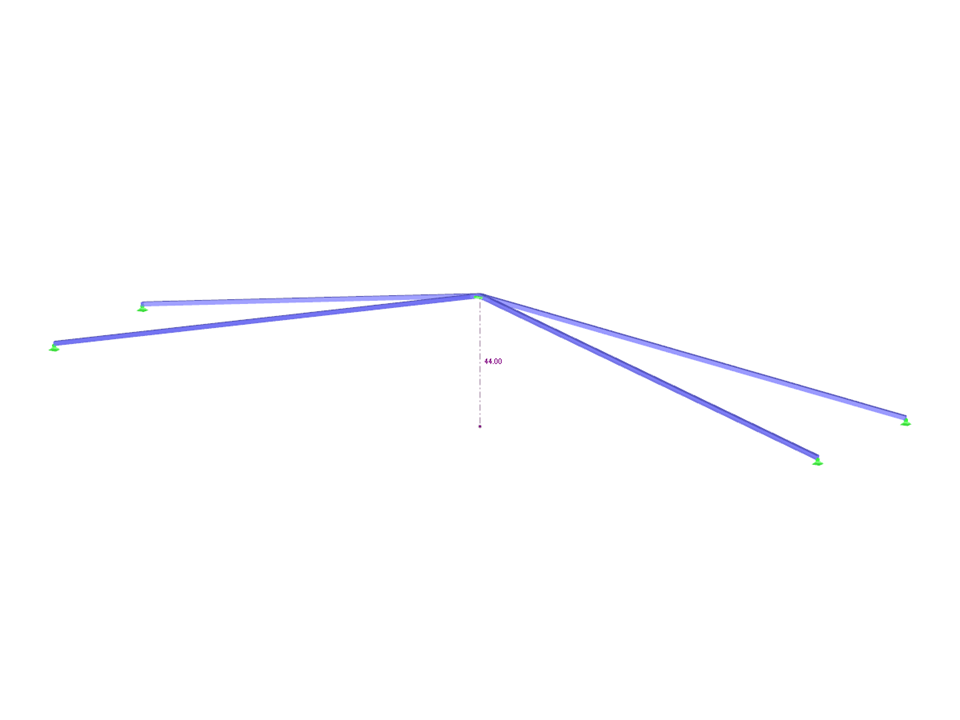

Конструкция состоит из четырех ферм, встроенных в шарнирные опоры. Конструкция загружена сосредоточенной силой или, в качестве альтернативы, наложенной деформацией узла над критической предельной точкой, когда возникает фиксация. Вынужденная деформация узла используется в программе RFEM 5 и RSTAB 8 для получения полного равновесного состояния фиксации. В данном примере не учитывается собственный вес. Определите взаимосвязь между фактической силой нагрузки и прогибом с учетом больших деформаций. Оценить коэффициент нагрузки при заданных прогибах.
Контрольный пример 000200 | 2
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество загружений | 1 |
| Общий вес | 0,053 t |
| Размеры | 5,228 x 1,164 x 0,656 m |
| Версия программы | 5.16.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
