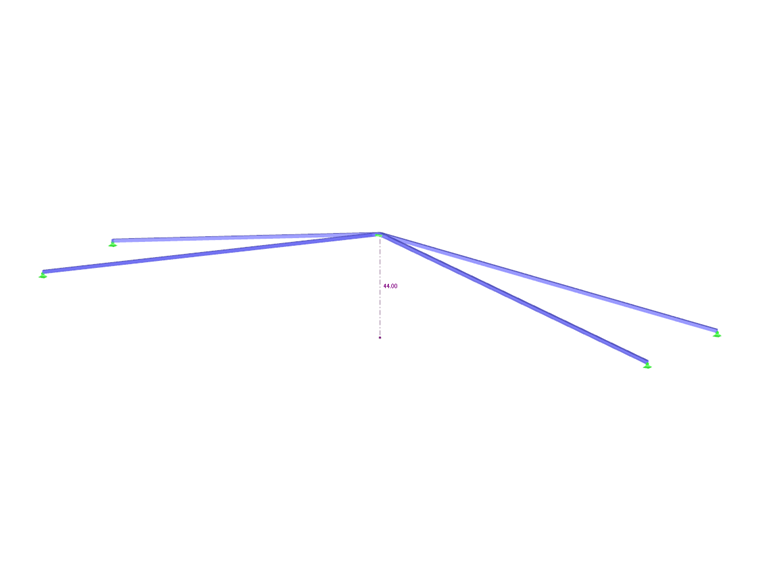

Конструкция состоит из четырех стержневых стержней, которые встроены в шарнирные опоры. В случае разрушения конструкция нагружается сосредоточенной силой и, в качестве альтернативы, наложенной узловой деформацией, превышающей критическую предельную точку. Вынужденная деформация узла используется в программе RFEM 5 и RSTAB 8 для получения полного состояния равновесия фиксации. Собственный вес в данном примере не учитывается. Determine the relationship between the actual loading force and the deflection, considering large deformation analysis. Рассчитать коэффициент нагрузки для указанных прогибов.
