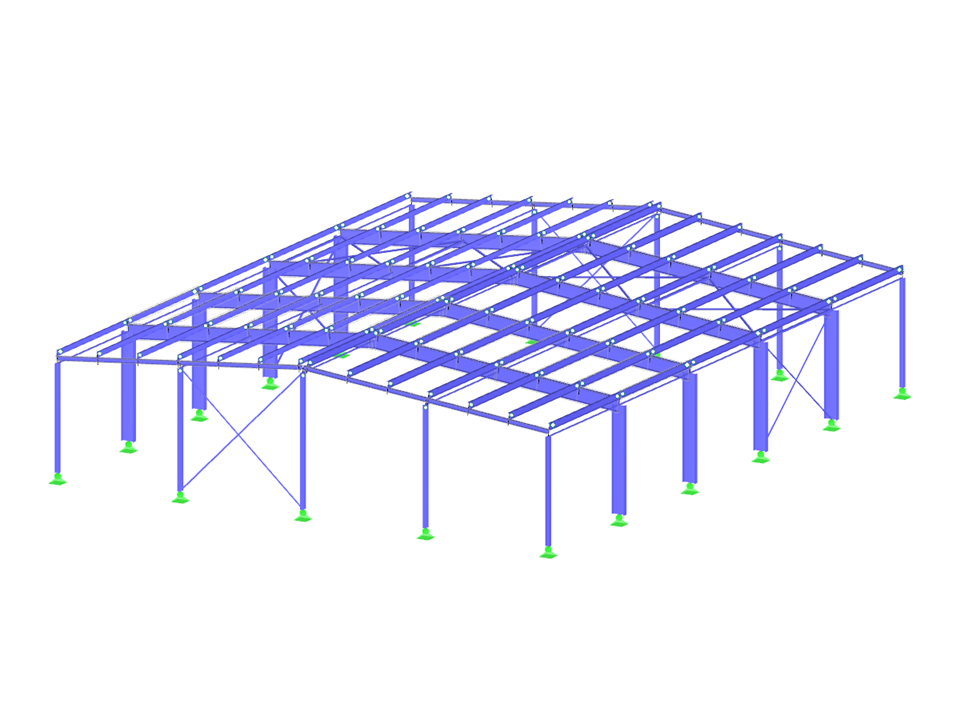

Большепролетное стальное здание с прогонами из холодногнутых Z-профилей
| Количество узлов | 121 |
| Количество стержней | 225 |
| Количество загружений | 9 |
| Количество сочетаний нагрузок | 38 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 16,369 t |
| Размеры | 20,500 x 25,500 x 5,598 m |
| Версия программы | 8.23.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Общие сведения
Функции продукта
Функции продукта
Общие сведения
.png?mw=350&hash=a1914425d77427722e695adf80abf75cf2379b86)

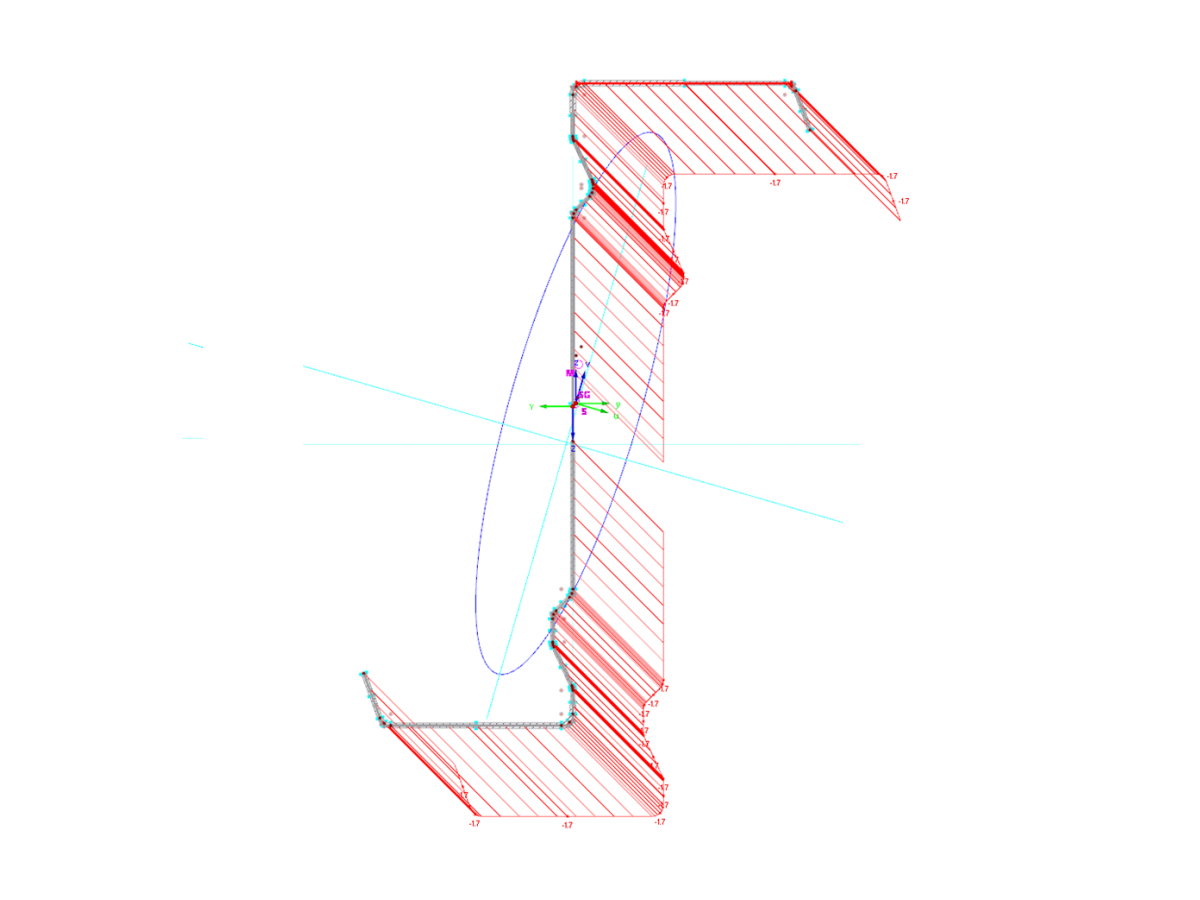

В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
Диафрагмы жёсткости и балки-стенки доступны в аддонах для расчёта как независимые объекты. Таким образом, можно быстрее фильтровать объекты в результатах, а также лучше документировать в протоколе результатов.
