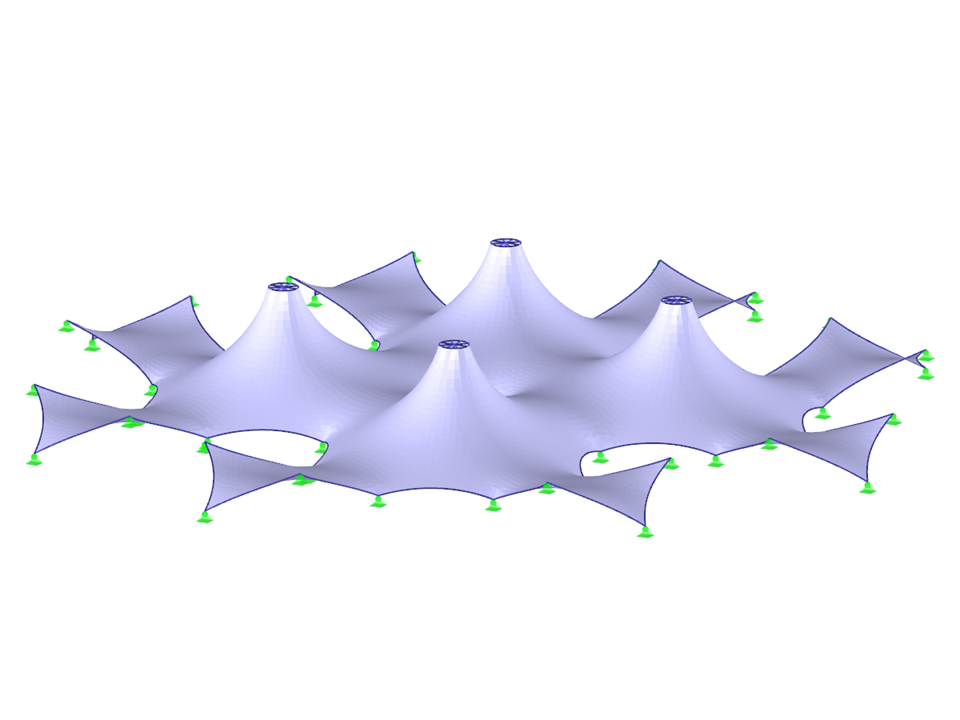

Модель представляет собой деформированную сетку конечных элементов, оптимизированную методом поиска формы. Она представляет собой инновационную мембранную конструкцию в форме палатки. Моделирование позволяет проводить детальное исследование напряженного состояния и механических эффектов. Метод поиска формы обеспечивает эстетически и статически сбалансированную геометрию. Изображение поддерживает анализ сложных напряжений и поведения материалов.
Деформированная КЭ-сеть: мембранное покрытие
| Количество узлов | 124 |
| Количество линий | 169 |
| Количество стержней | 112 |
| Количество поверхностей | 49 |
| Количество загружений | 1 |
| Общий вес | 5,724 t |
| Размеры (метрические) | 62,926 x 62,926 x 10,434 m |
| Размеры (имперские) | 206.45 x 206.45 x 34.23 feet |
| Версия программы | 5.21.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
