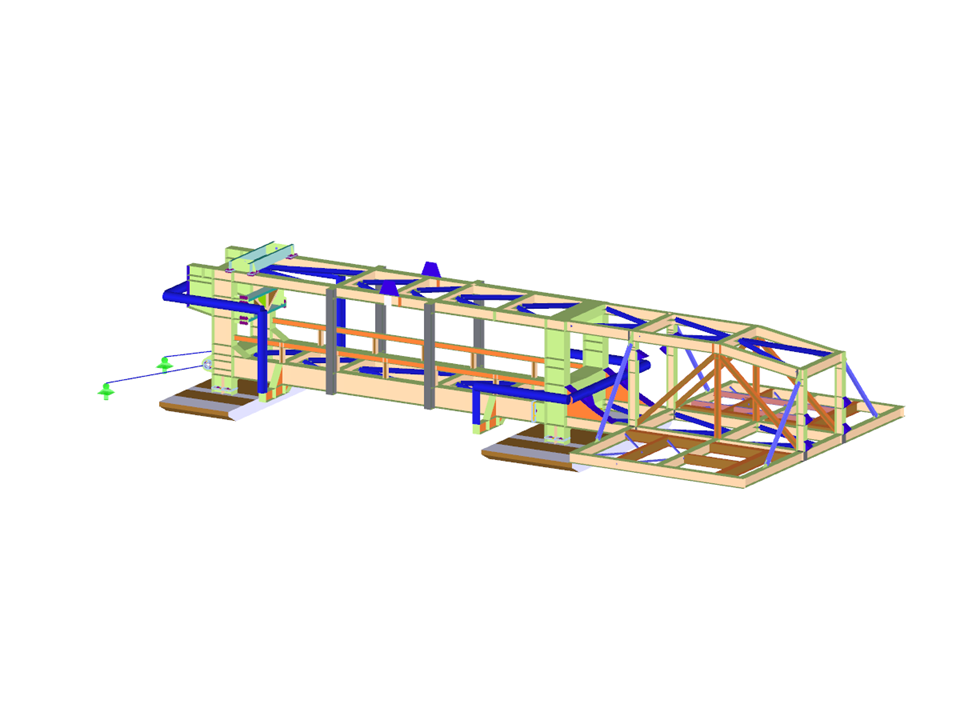

Конвейерный привод
| Количество узлов | 6084 |
| Количество линий | 10769 |
| Количество стержней | 307 |
| Количество поверхностей | 3274 |
| Количество тел | 134 |
| Количество загружений | 1 |
| Общий вес | 59,707 t |
| Размеры | 29,990 x 11,860 x 5,675 m |
| Версия программы | 4.06.05 |
Функции продукта
База знаний
www.ifs-peter-partner.de__LI.jpg?mw=350&hash=cd918008c36aeb9c5508940af0620f088714971c)
Процесс деформации глобальных компонентов можно представить в виде последовательности перемещений.
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
По сравнению с дополнительным модулем RF-/STEEL (RFEM 5/RSTAB 8) в аддоне Расчёт напряжений-деформаций для RFEM 6/RSTAB 9 были добавлены следующие новые функции:
- Анализ стержней, поверхностей, тел, сварных швов (линейные сварные соединения между двумя и тремя поверхностями с последующим расчетом напряжений)
- Вывод напряжений, соотношений напряжений, диапазонов напряжений и деформаций
- Предельное напряжение в зависимости от приданного материала или пользовательского ввода
- Индивидуальная спецификация результатов, подлежащих расчёту, с помощью свободно назначаемых типов настроек
- Немодальные подробности результатов с подготовленным изображением формул и дополнительным изображением результатов на уровне сечений стержней
- Вывод использованных расчётных формул
RSECTION содержит обширную базу данных прокатных профилей, а также параметрических тонкостенных и массивных профилей. Вы можете комбинировать их или дополнять новыми элементами.
Графические инструменты и функции позволяют моделировать сложные формы сечений обычным способом, характерным для программ CAD. Графический ввод данных поддерживает создание дуг, окружностей, эллипсов, парабол, кривых NURBS и т.д. В качестве альтернативы можно также импортировать файл DXF и использовать его в качестве основы для дальнейшего моделирования. Вы можете легко смоделировать сечение, состоящее из разных материалов, с минимальными усилиями.
Параметрический ввод позволяет задавать размеры сечения и внутренние силы в зависимости от различных переменных.
Весь ввод данных можно выполнять также с помощью скрипта.
