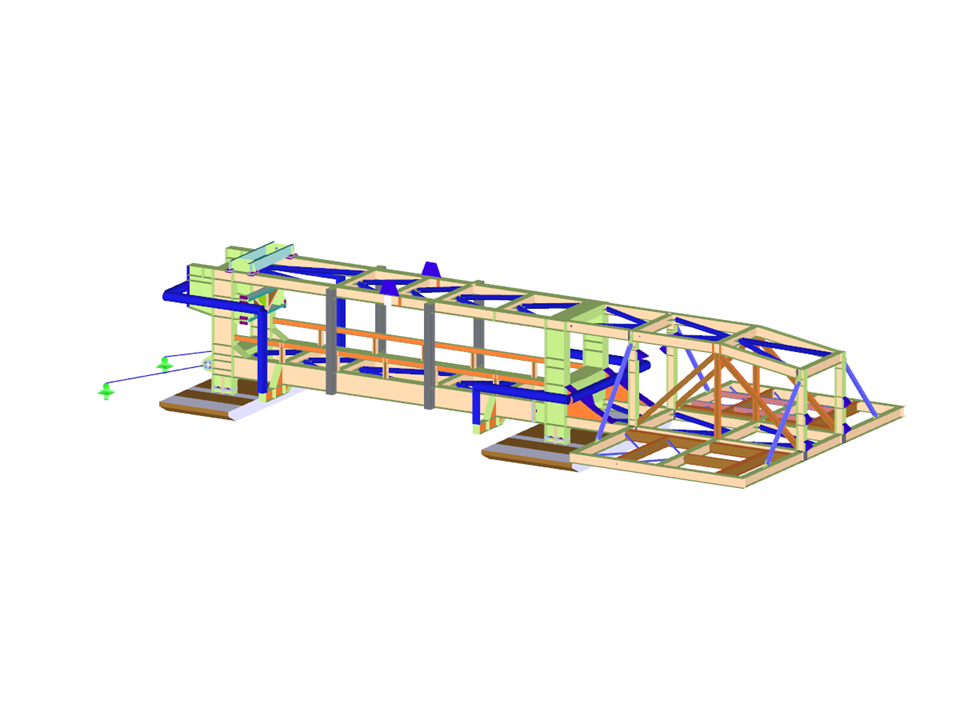

Pohon dopravníku
| Počet uzlů | 6084 |
| Počet linií | 10769 |
| Počet prutů | 307 |
| Počet ploch | 3274 |
| Počet těles | 134 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 59,707 t |
| Rozměry | 29,990 x 11,860 x 5,675 m |
| Verze programu | 4.06.05 |
