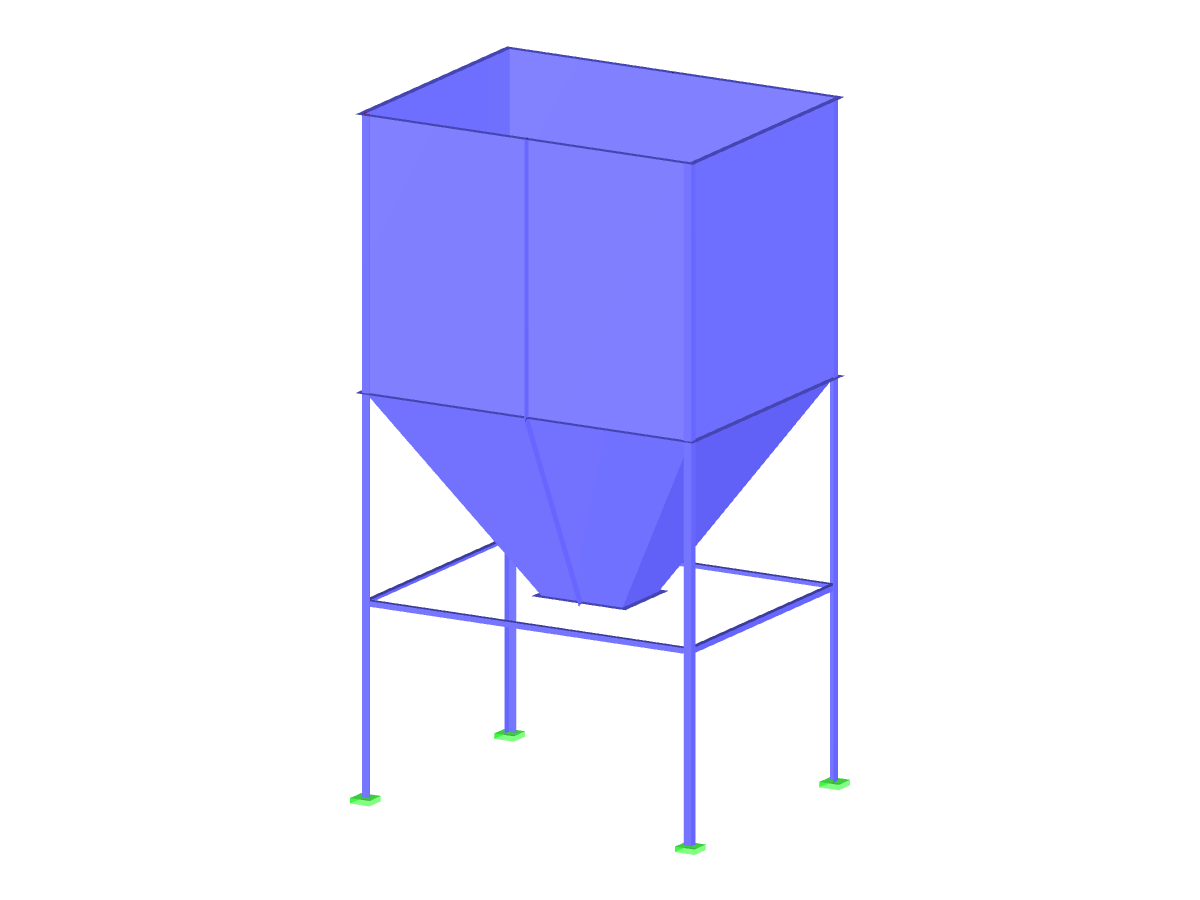

Стальной силос
| Количество узлов | 60 |
| Количество линий | 68 |
| Количество стержней | 32 |
| Количество поверхностей | 10 |
| Количество загружений | 3 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 1,710 t |
| Размеры | 4,084 x 4,084 x 5,858 m |
| Версия программы | 5.08.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Общие сведения
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
Используйте функцию Изменить узлы для настройки типа узла с автоматическим указанием всех необходимых вторичных свойств. У вас также есть возможность перенести узел на линию или стержень, или поместить его между двумя узлами и двумя точками.
Процесс деформации глобальных компонентов можно представить в виде последовательности перемещений.
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
