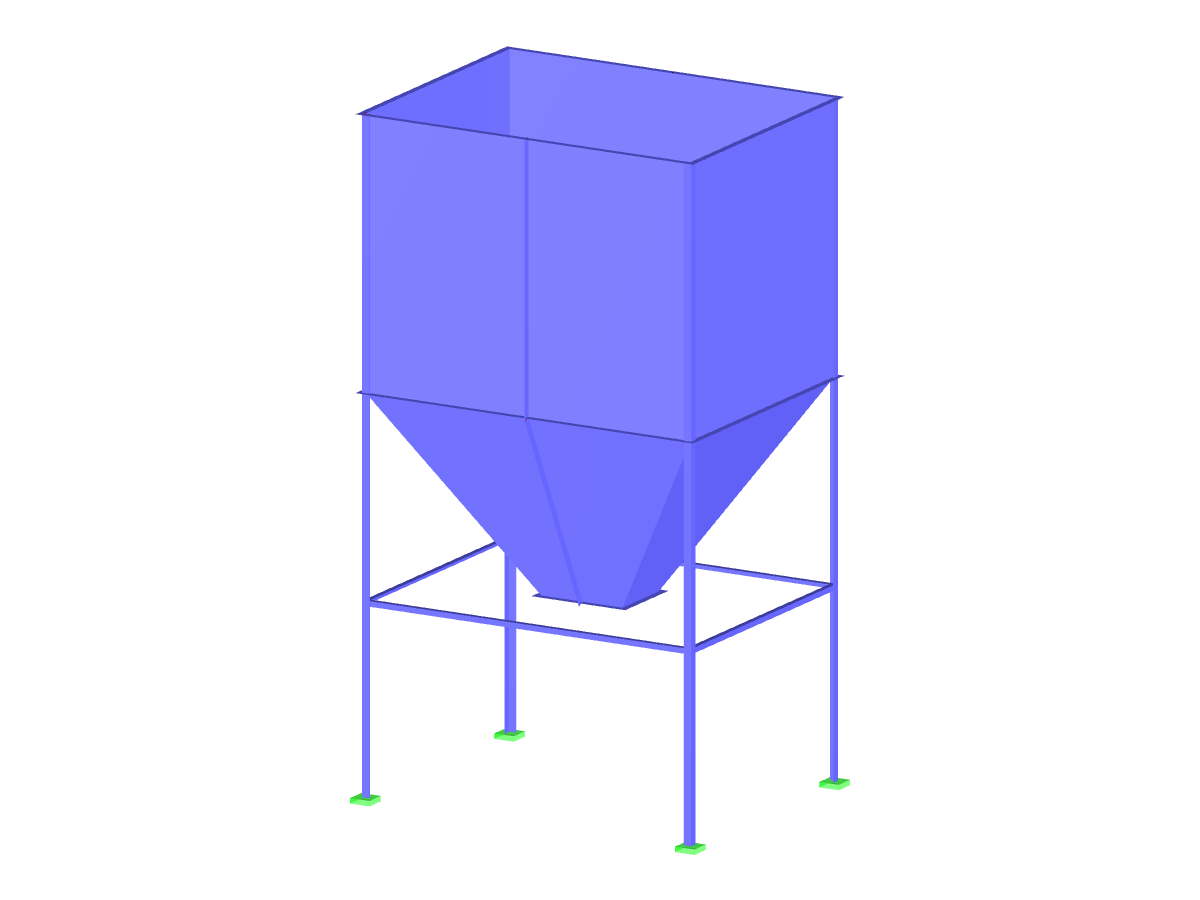

Silo en acier
Nombre de nœuds | 60 |
Nombre de lignes | 68 |
Nombre de barres | 32 |
Nombre de surfaces | 10 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de résultats | 1 |
Poids total | 1,710 t |
Cotation fonctionnelle | 4,084 x 4,084 x 5,858 m |
Version du logiciel | 5.08.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Le facteur de pertinence modale (MRF) peut vous aider à évaluer à quel point des éléments contribuent à un mode propre spécifique. Le calcul est basé sur l'énergie de déformation élastique relative de chaque composant structural.
Le MRF permet de distinguer les modes propres locaux et globaux. Si plusieurs barres ont un MRF important (par exemple supérieur à 20 %), une instabilité de la structure entière ou d'une partie de celle-ci est très probable. Néanmoins, si la somme de tous les MRF est d'environ 100 % pour un mode propre, un problème de stabilité locale (par exemple le flambement d'une barre simple) est à prévoir.
De plus, le MRF peut être utilisée pour déterminer les charges critiques et les longueurs efficaces équivalentes des composants structuraux spécifiques (pour l'analyse de stabilité par exemple). Dans ce contexte, les modes propres pour lesquels une barre particulière a des valeurs de MRF faibles (par exemple, < 20 %) peuvent être négligés.
Le MRF est affiché par mode propre dans le tableau de résultats sous Analyse de stabilité --> Résultats par barre --> Longueurs efficaces et charges critiques.
Le processus de déformation des composants de déformation globale peut être représenté comme une séquence de mouvements.
Les résultats des contraintes de solide peuvent être affichés sous forme de points 3D colorés dans les éléments finis.
Par rapport au module additionnel RF-/STEEL (RFEM 5 / RSTAB 8), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Analyse contrainte-déformation pour RFEM 6 / RSTAB 9 :
- Traitement des barres, surfaces, solides, cordons de soudure (soudure linéique entre deux ou trois surfaces avec calcul ultérieur des contraintes)
- Sortie des contraintes, ratios de contraintes, étendue des contraintes et déformations
- Contrainte limite en fonction du matériau assigné ou d'une entrée définie par l'utilisateur
- Spécification individuelle des résultats à calculer à l'aide de types de paramètres librement assignés
- Détails des résultats non modaux avec affichage de la formule préparée et affichage supplémentaire des résultats au niveau de la section des barres
- Sortie des formules de vérification utilisées
