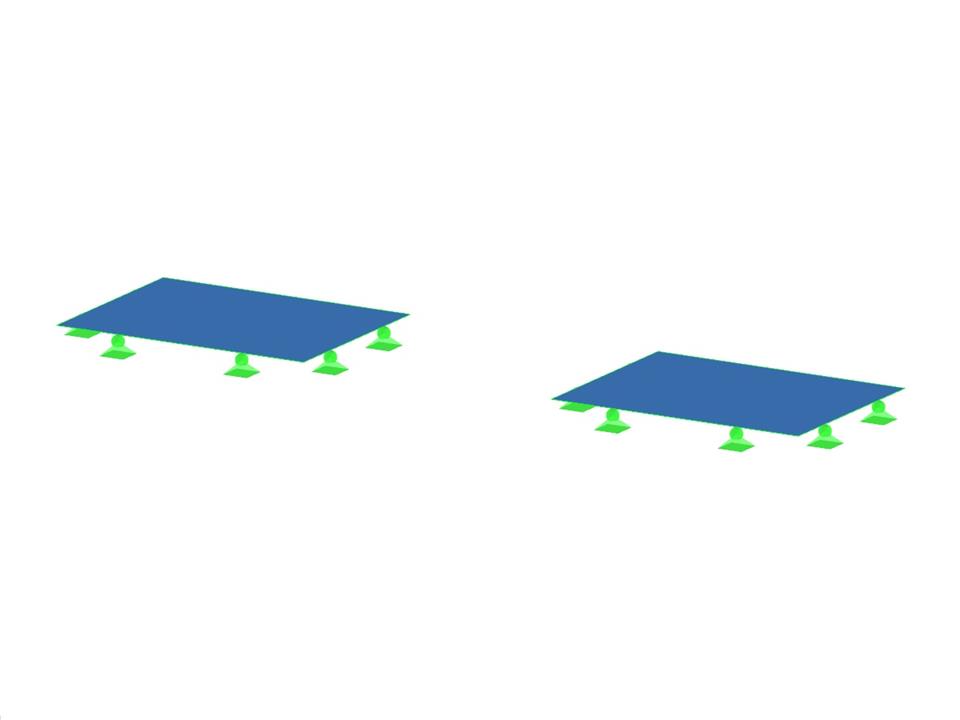

Многослойные поверхности
| Количество узлов | 8 |
| Количество линий | 8 |
| Количество поверхностей | 2 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 2 |
| Общий вес | 0,408 t |
| Размеры | 6,000 x 1,500 x 0,000 m |
| Версия программы | 5.02.21 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
.png?mw=350&hash=117ad3f33c60ab58cde72c606f62ba73be0be9f3)
www.robbins-engineering.com__LI.jpg?mw=350&hash=91614a3a7dcb9934ca61b3139d4313583189f932)
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
.jpg?mw=350&hash=9dab4d3c5ad7b42b10fd642165af58e4b9112dc8)
.jpg?mw=350&hash=c555e9c6e1b4d3d1f1b1da3ed89612b62d10b59b)
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
- Расчет основных напряжений
- Графический и числовой вывод напряжений и соотношений напряжений полностью интегрирован в RFEM
- Гибкость расчета при различных сочетаниях слоев
- Высокая производительность благодаря минимальному количеству необходимых входных данных
- Широкие возможности настройки данных для расчёта
- Местная обобщенная матрица жесткости поверхности в RFEM создается на основе выбранной модели материала и содержащихся в ней слоев. Доступны следующие модели материалов:
- ортотропный
- Изотропный
- Заданный пользователем
- Гибридная (для комбинаций моделей материалов)
- Возможность сохранения часто используемых многослойных конструкций в базе данных
- Определение основных, касательных и эквивалентных напряжений
- В дополнение к основным напряжениям, в качестве результата будут получены требуемые напряжения по норме DIN EN 1995-1-1, а также их взаимодействие.
- Расчет напряжений у конструктивных элементов любой формы
- Эквивалентные напряжения рассчитываются по различным методам:
- Гипотеза энергии формоизменения (фон Мизес)
- Гипотеза касательных напряжений (Треска)
- Гипотеза нормального напряжения (Ранкин)
- Гипотеза главной деформации (Бах)
- Расчет поперечного напряжения сдвига по Миндлину или Кирхгофу или характеристикам, определяемым пользователем
- Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
- Определяемые пользователем характеристики предельного прогиба
- Возможность учета сцепления слоев
- Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
- Выходные данные напряжений для каждого слоя модели
- Спецификации по всем расчетным поверхностям
- Возможность сцепления слоев абсолютно без сдвига
После расчета, максимальные напряжения, соотношения напряжений и перемещения изображаются по загружениям, поверхностям или точкам решетки. Расчетное соотношение может быть связано с любым типом напряжения. Актуальная позиция выделяется в модели RFEM цветом.
Кроме оценки результатов в таблицах, можно в рабочем окне RFEM отобразить напряжения и соотношения напряжений графически. Для этого вы можете настроить цвета и значения, назначенные на панели.
Необходимо выбрать загружения, сочетания нагрузок и расчетные сочетания для расчета по предельным состояниям по несущей способности и пригодности к эксплуатации. После выбора рассчитываемых поверхностей можно задать соответствующую модель материала.
Структура слоев, на основе которой производится расчёт жёсткости, может варьироваться. Вы можете настроить параметры, заданные выбранной моделью материала, в соответствии с вашими индивидуальными потребностями. Затем можно изменить также матрицу слоев 3*3. за счёт чего обеспечивается очень гибкая настройка жёсткости.
Предельные напряжения каждого слоя определяются выбранным материалом. Эти значения тоже могут быть отрегулированы в соответствии с потребностями пользователя.
