Manuel en ligne RFEM | Surfaces
Surfaces stratifiées

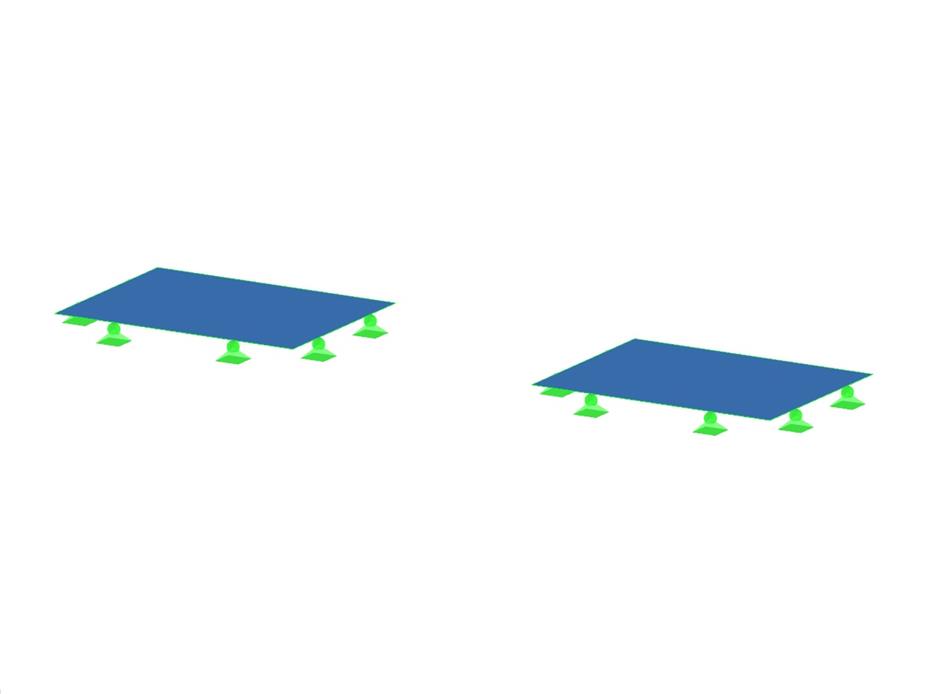

| Nombre de nœuds | 8 |
| Nombre de lignes | 8 |
| Nombre de surfaces | 2 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Poids total | 0,408 t |
| Cotation fonctionnelle | 6,000 x 1,500 x 0,000 m |
| Version du logiciel | 5.02.21 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Base de connaissance
Foire aux questions (FAQ)
www.robbins-engineering.com__LI.jpg?mw=350&hash=91614a3a7dcb9934ca61b3139d4313583189f932)
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».
En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
Restez informé grâce à notre base de connaissances : Vous trouverez ici des articles techniques utiles sur le sujet de calcul de structure qui vous aideront dans votre travail quotidien. Vous trouverez également des trucs et astuces utiles pour une application correcte et efficace des logiciels de calcul de structures Dlubal.
Base de connaissance
Une chose est absolument incontestée : Les services Web et les API couvrent les aspects universels de l'industrie de la construction. Il y a cependant un problème. Vous aurez besoin de différentes fonctionnalités pour le calcul et la vérification pour chaque région, pays, entreprise et selon l'ingénieur civil. Chacun a ses propres exigences. Nous avons résolu ce problème. Grâce aux services Web et aux API, vous pouvez facilement créer votre propre système de calcul et de vérification. Toujours à vos côtés : Les performances et la fiabilité de RFEM, RSTAB et RSECTION.
Les besoins en vérifications et calculs de structures adaptés et automatisés ne cessent de croître. La technologie des services web permet de créer rapidement et efficacement des fonctionnalités spéciales. Nos clients ont l'opportunité de développer de telles solutions de manière autonome ou en collaboration avec nos services. Laissez-vous convaincre et essayez-le !
- Analyse générale des contraintes
- Sortie graphique et numérique des contraintes et des rapports de contraintes entièrement intégrés dans RFEM
- Vérification flexible avec différentes compositions de couches
- Une efficacité optimale due à un nombre réduit d'entrées requises
- Flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul
- Une matrice de rigidité globale locale de la surface est générée dans RFEM à partir du modèle de matériau sélectionné et des couches qui le compose. Les types de matériaux disponibles sont :
- Orthotrope
- Isotrope
- Défini par l'utilisateur
- Hybride (pour les combinaisons de modèles de matériau)
- Possibilité d'enregistrer les compositions des couches fréquemment utilisées dans une base de données
- Détermination des contraintes de base, de cisaillement et équivalentes
- Outre les contraintes de base, les contraintes requises selon la norme DIN EN 1995-1-1 et l'interaction de ces contraintes sont également disponibles.
- Analyse de contraintes pour les éléments structuraux de formes simples ou complexes
- Contrainte équivalente calculée selon différentes hypothèses :
- Hypothèse de la modification de forme (Von Mises)
- Hypothèse de la contrainte de cisaillement (Tresca)
- Hypothèse de contrainte normale (Rankine)
- Hypothèse de déformation principale (Bach)
- Calcul des contraintes tangentielles selon Mindlin, Kirchhoff ou les spécifications définies par l'utilisateur
- Vérification de l'état limite de service par le contrôle des déformations /déplacements de surface
- Paramètres des flèches limites définies par l'utilisateur
- Possibilité de considérer le couplage de couches
- Sortie détaillée de différents composants de contraintes et des rapports dans les tableaux et graphiques
- Résultats des contraintes pour chaque couche du modèle
- Liste des parties des surfaces vérifiées
- Possibilité de couplage de couches sans cisaillement
