Онлайн руководство программы RFEM (на английском) | 4.4 Поверхности
IB_Wagner,_Gangkofen.png?mw=926&hash=061a9b9f10c37a9d12fee0b56a34dc2fcea6678c)

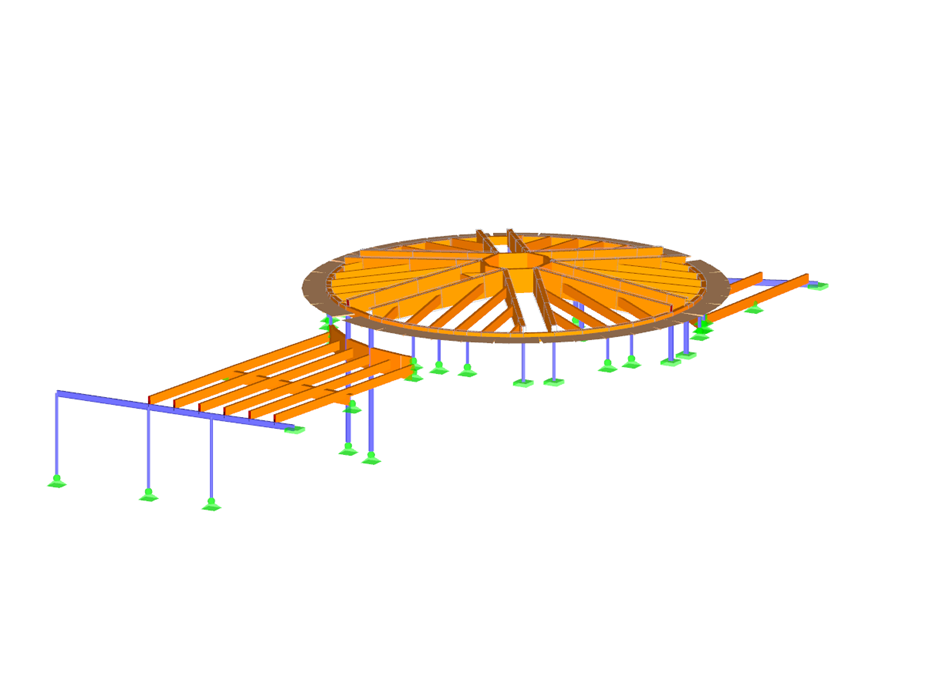

Конструкция шатровой кровли для частного особняка, Австрия
| Количество узлов | 259 |
| Количество стержней | 329 |
| Количество загружений | 9 |
| Количество сочетаний нагрузок | 159 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 8,052 t |
| Размеры | 16,648 x 24,997 x 5,131 m |
| Версия программы | 8.02.00 |
