Конструкция шатровой кровли для частного особняка, Австрия

Проект заказчика

Строительное проектирование Расчет конструкции кровли
Ing.-Büro Wagner GmbH
Гангкофен, Германия
s.wagner@ingbuero-wagner.com

Деревянные конструкции
WIEHAG GmbH
Альтхейм, Австрия
www.wiehag.com
 Строительство Строительные работы
Baumeister Humer GmbH
Пойербах, Австрия
www.humer-bau.at
 Архитектор VINI SIXTUS
Линц, Австрия
www.vinisixtus.at

Частный особняк с примечательной конструкцией кровли возведен в Верхней Австрии в 2014 году. На окружность в центре здания натянута шатровая кровля, возведенная как видимая деревянная конструкция. Вместе с залитым светом стеклянным фасадом она производит очень сильное впечатление.

Сразу два заказчика Dlubal работали над этим проектом. Немецкая инженерная компания Wagner применила RSTAB для выполнения расчета конструкции кровли. WIEHAG GmbH из Австрии была ответственна за деревянные конструкции.

Конструкция

Центрально симметричная шатровая кровля имеет 12 участков. Ее форма основана на двух дощато-клееных деревянных кольцах, круглом снаружи и восьмиугольном кольце внутри.

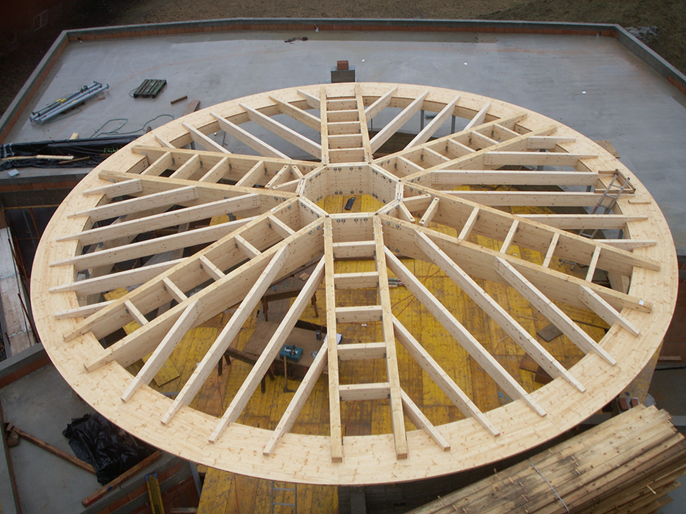

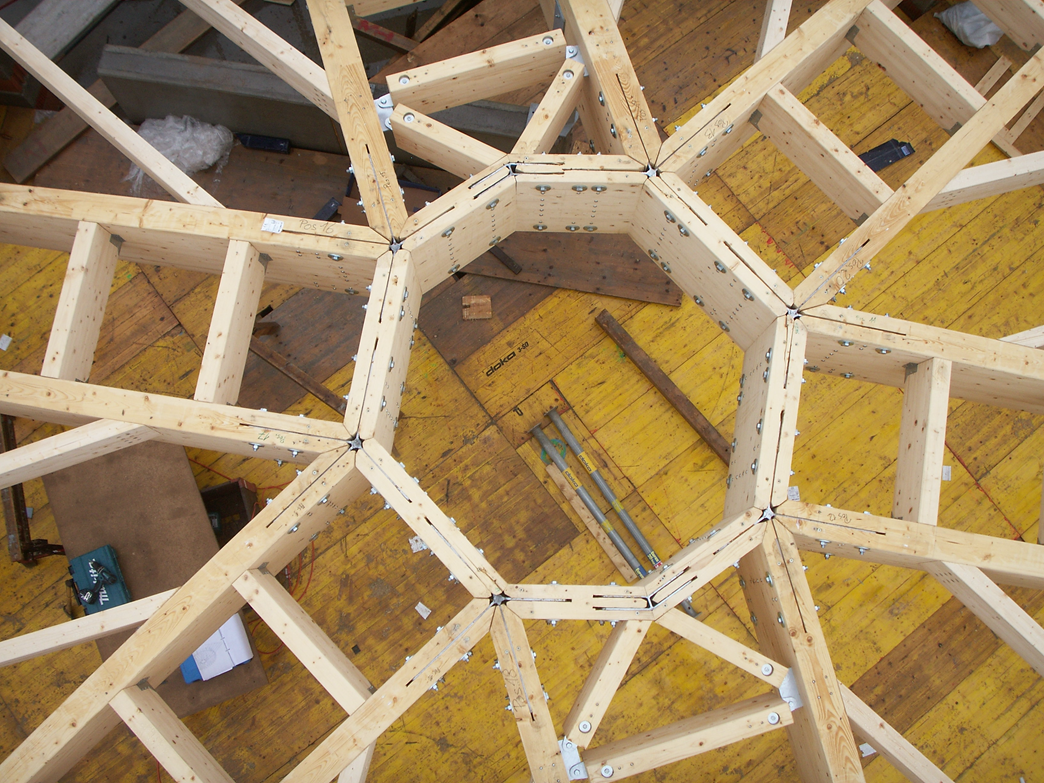

Двенадцать угловых стропильных ног являются главными балками конструкции кровли. Стропильные ноги разжелобка и короткие стропильные ноги переносят нагрузки кровли с внешнего кольца на угловые стропила. Соединения выполнены шлицованными листами, т. к. кровля имеет деревянную конструкцию с обозримыми элементами.

Деревянная кровля опирается на стальные колонны, выполненные из прямоугольных и квадратных пустотелых профилей.

Расчет конструкций

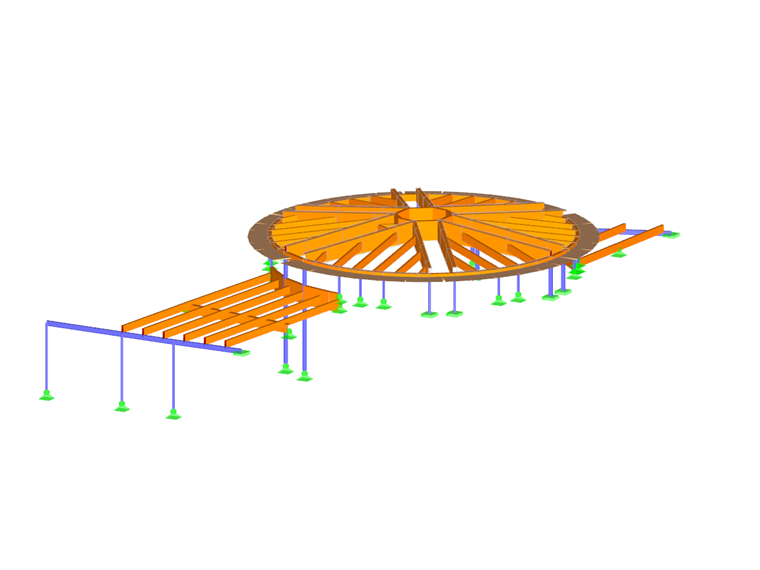

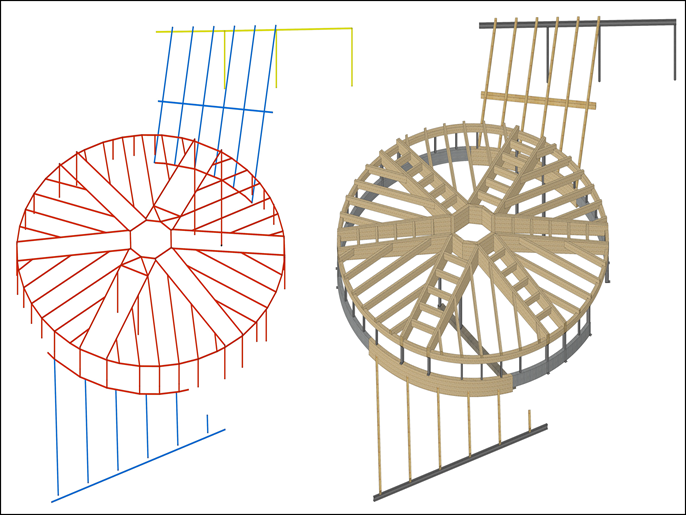

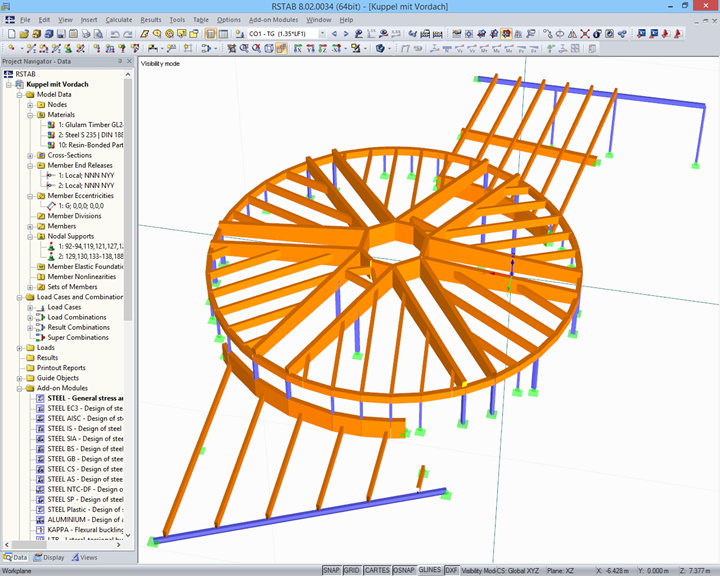

Сначала конструкция была смоделирована в cadwork. Затем она была импортирована с помощью интерфейса в RSTAB. Компания Wagner применила дополнительные модули Dlubal Software для расчета каркасной конструкции.
