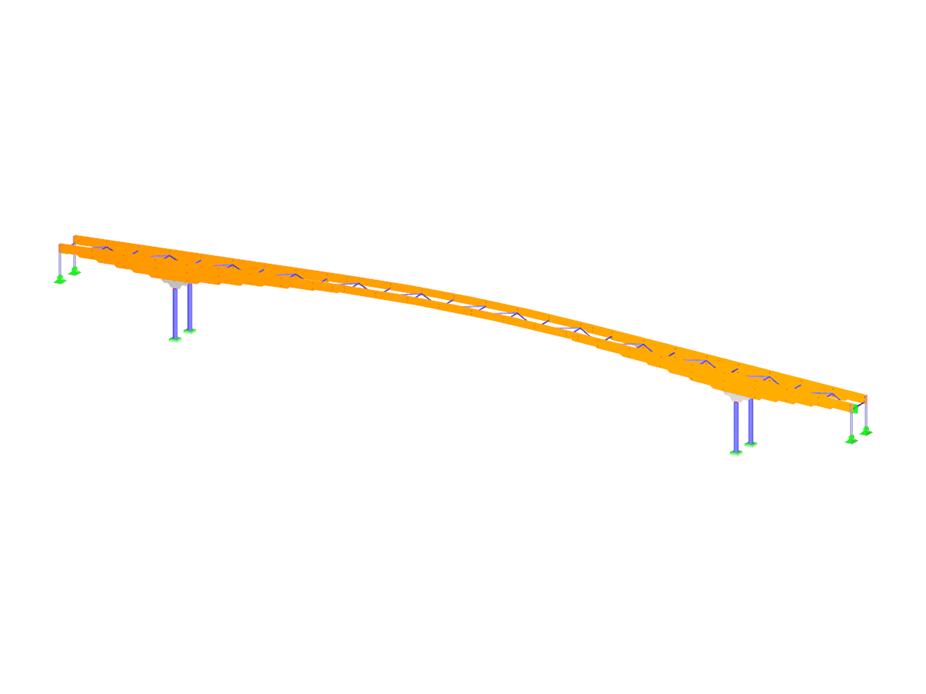

Деревянный пешеходный мост
Количество узлов | 736 |
Количество линий | 635 |
Количество стержней | 256 |
Количество поверхностей | 24 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 9 |
Размеры | 114,126 x 5,132 x 12,324 m |
Версия программы | 5.16.01 |
Тип толщины «Балка» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаете геометрию поверхности, и элементы деревянной панели создаются с помощью внутренней конструкции стержня-поверхности, включая моделирование гибкости соединения.
Используйте компонент «Ребро», чтобы задать любое количество продольных рёбер на пластине стержня. Выбрав объект-ориентир, можно автоматически указать на нём сварные швы.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
