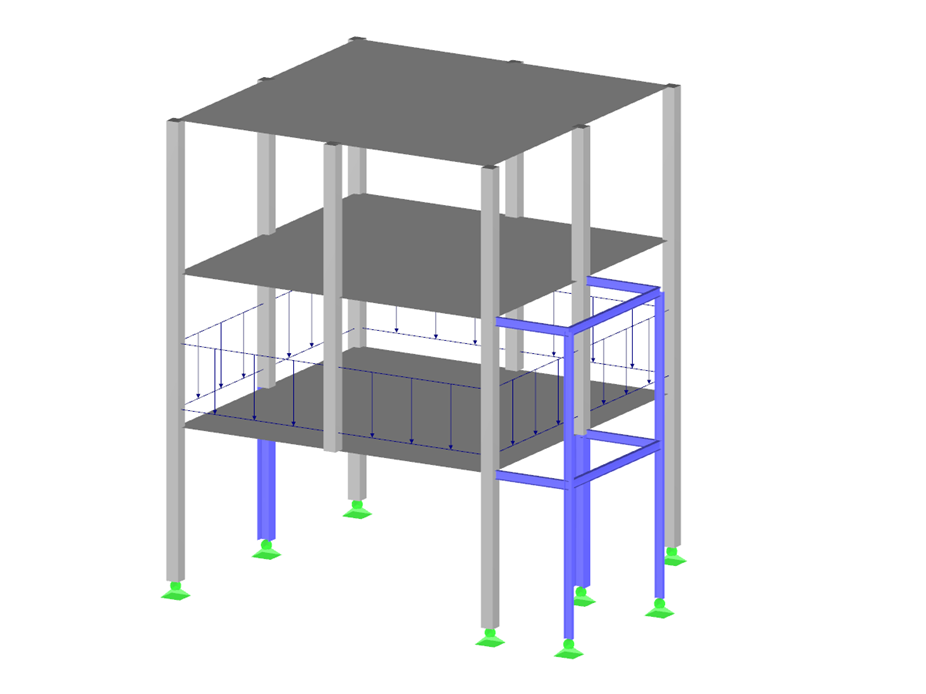

Железобетонная каркасная конструкция
Этапы строительства - пример
| Количество узлов | 36 |
| Количество линий | 56 |
| Количество стержней | 32 |
| Количество поверхностей | 3 |
| Количество тел | 0 |
| Количество загружений | 7 |
| Количество сочетаний нагрузок | 3 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 161,240 t |
| Размеры | 10,000 x 10,500 x 8,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Коэффициент θ рассчитывается следующим образом:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
.png?mw=350&hash=f2f21631ef897665a69001a3aa3c9622ae8522c4)
.png?mw=350&hash=bedc118c7d51ca1c084ed8e0c802bfb46b2de2da)
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
Для элементов в моделях зданий доступно несколько инструментов моделирования:
- Вертикальная линия
- Колонна
- Стена
- Балка
- Прямоугольный перекрытие
- Многоугольная плита
- Прямоугольное отверстие в потолке
- Многоугольное отверстие в перекрытии
Эта функция позволяет задать элементы на нулевой плоскости (например, фоновый слой) с соответствующим созданием нескольких элементов в пространстве.
С помощью типа этажа « Только передача нагрузки » можно создавать перекрытия без эффекта Учитывать жёсткость в плоскости и вне плоскости. Этот тип элемента собирает нагрузки на перекрытие и передаёт их на опорные элементы 3D-модели. Таким образом, вы можете моделировать второстепенные компоненты, такие как решётки и подобные элементы распределения нагрузки, можно моделировать в 3D-модели без каких-либо дополнительных эффектов.
В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.
Могут быть активированы следующие настройки:
- Состояние с трещинами, рассчитанное от соответствующей нагрузки
- Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
- Состояние сечения с трещинами - независимо от нагрузки
Что такое линейные шарниры и высвобождения линий?
