Konstrukcja szkieletowa z betonu zbrojonego

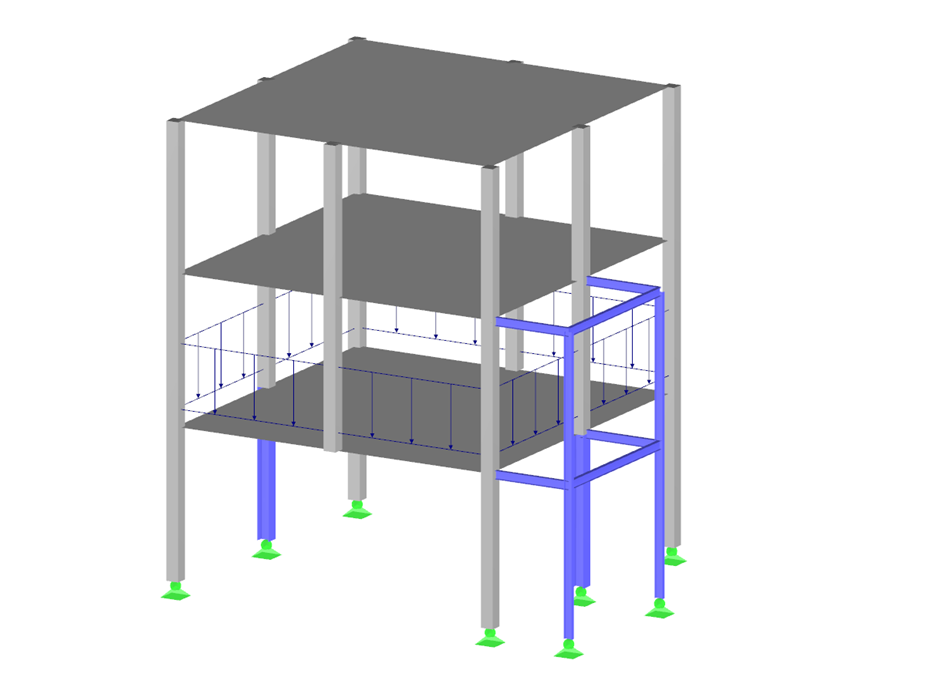

Etapy budowy - przykład
| Liczba węzłów | 36 |
| Liczba linii | 56 |
| Liczba prętów | 32 |
| Liczba powierzchni | 3 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 3 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 161,240 t |
| Wymiarowanie | 10,000 x 10,500 x 8,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Ogólne informacje
Ogólne informacje
Wydarzenie
Baza informacji
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
.png?mw=350&hash=f2f21631ef897665a69001a3aa3c9622ae8522c4)
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
W przypadku elementów w modelach budynków dostępnych jest kilka narzędzi do modelowania:
- Linia pionowa
- Słup
- Ściana
- Belka
- Strop prostokątny
- Płyta wielokątna
- Prostokątny otwór w stropie
- Wielokątny otwór w stropie
Ta funkcja umożliwia definicję elementów na płaszczyźnie podłoża (na przykład z warstwą tła) z powiązanym tworzeniem wielu elementów w przestrzeni.
Pliki STEP można importować do programu RFEM 6. Dane są bezpośrednio konwertowane na natywne dane modelu RFEM.
Format STEP stanowi standardowy interfejs zainicjowany przez ISO (ISO 10303). W opisie geometrii wszystkie kształty istotne dla programu RFEM (modele liniowe, powierzchniowe i bryłowe) istotne dla programu RFEM mogą być zintegrowane za pomocą modeli danych CAD.
Uwaga: Tego formatu nie należy mylić z interfejsami DSTV, które również używają rozszerzenia *.stp.
Za pomocą kondygnacji typu "Tylko przenoszenie obciążenia" można uwzględnić płyty bez wpływu sztywności w płaszczyźnie i poza nią w rozszerzeniu Model budynku. Ten typ elementu gromadzi obciążenia na płycie i przenosi je na elementy wsporcze modelu 3D. Daje to możliwość symulacji w modelu 3D elementów drugorzędnych, takich jak np. ruszt i inne podobne elementy rozkładu obciążenia, bez dalszych efektów.
