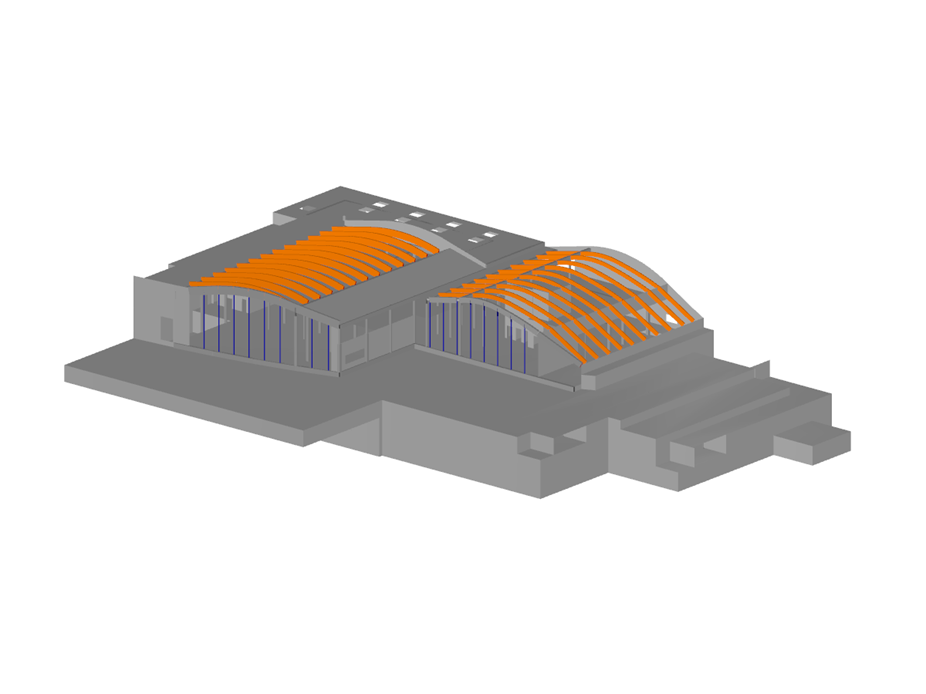

Betonowa konstrukcja obiektu
Количество узлов | 3222 |
Количество линий | 4161 |
Количество стержней | 754 |
Количество поверхностей | 487 |
Количество загружений | 24 |
Количество сочетаний нагрузок | 24 |
Общий вес | 27365,090 t |
Размеры | 112,745 x 75,900 x 22,498 m |
Версия программы | 5.23.01 |
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
Для элементов в моделях зданий доступно несколько инструментов моделирования:
- Вертикальная линия
- Колонна
- Стена
- Балка
- Прямоугольный перекрытие
- Многоугольная плита
- Прямоугольное отверстие в потолке
- Многоугольное отверстие в перекрытии
Эта функция позволяет задать элементы на нулевой плоскости (например, фоновый слой) с соответствующим созданием нескольких элементов в пространстве.
Вы можете импортировать файлы STEP в RFEM 6. Данные напрямую преобразуются в собственные данные модели RFEM.
Формат STEP - это стандартный интерфейс, инициированный ISO (ISO 10303). В описании геометрии могут быть интегрированы все формы, относящиеся к RFEM (модели из линий, поверхностей и тел), которые могут быть интегрированы с помощью моделей данных CAD.
Примечание: Данный формат не следет путать с интерфейсами DSTV, которые также используют расширение *.stp.
С помощью типа этажа « Только передача нагрузки » можно создавать перекрытия без эффекта Учитывать жёсткость в плоскости и вне плоскости. Этот тип элемента собирает нагрузки на перекрытие и передаёт их на опорные элементы 3D-модели. Таким образом, вы можете моделировать второстепенные компоненты, такие как решётки и подобные элементы распределения нагрузки, можно моделировать в 3D-модели без каких-либо дополнительных эффектов.
