Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска, Польша
Проект заказчика
![[PL] CP 001184 | Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска, П...](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964957/2964957.png?la=ru&mw=578&mlid=5829EB6137044C80A85340704DBBDDDA&hash=B18FD93F8407745FBDA27F2F1703552F62D6DA4B)
[PL] CP 001184 | Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска, П...
-
01

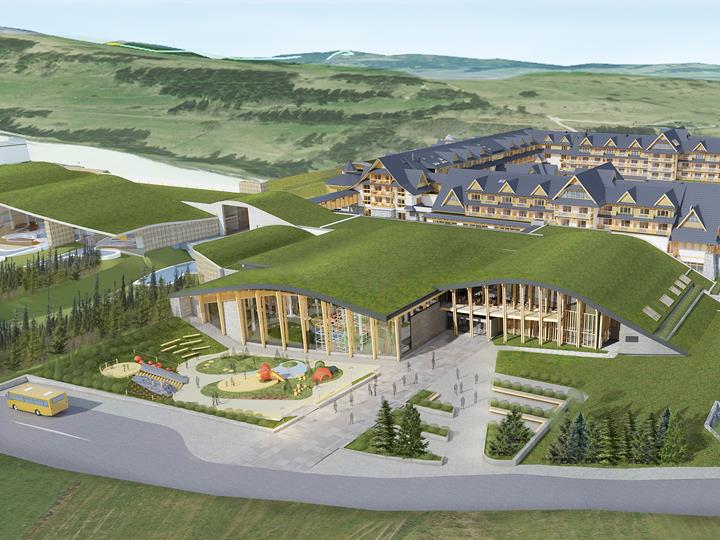

Рисунок - «Terma Bania» - визуализация
-
01

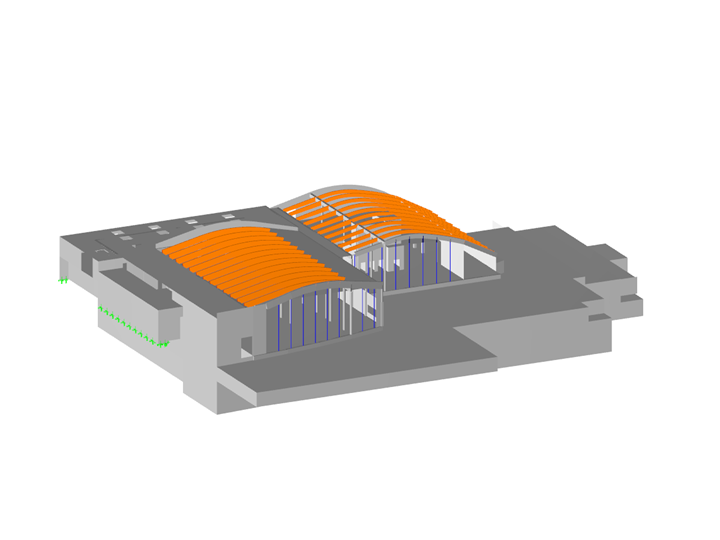

Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
01

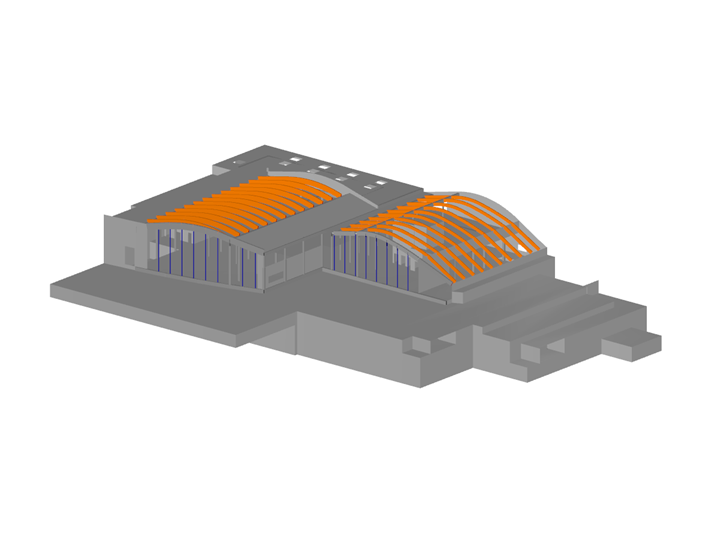

Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
01
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
02
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
02
Рисунок - «Terma Bania» - визуализация
-
02
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
03
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
03
Рисунок - «Terma Bania» - визуализация
-
03
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
04
Рисунок - «Terma Bania» - визуализация
-
04
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
-
04
Рисунок - Расширение и реконструкция комплекса «Terma Bania» в курорте Бялка-Татшаньска
Данный проект создавался с помощью технологии BIM, причем обмен документацией осуществлялся посредством файлов IFC. В связи с тем была вся архитектурная модель сначала создана в программе REVIT, и только потом экспортирована в программу RFEM, в которой уже задавались все требуемые нагрузки и выполнялись соответствующие расчеты.
| Расчет конструкций |
GSBK Краков, Польша https://gsbk.pl/ |
| Архитектурный проект |
ETC Architekci http://www.etca.com.pl/ |
| Заказчик |
Аквапарк «Terma Bania» https://www.termabania.pl/ |
Модель
Конструкция
При реконструкции аквапарка «Terma Bania» было к его существующей конструкции добавлено новое расширение, благодаря которому увеличилось не только пространство для ресторанов, но и зона отдыха. Все здание было спроектировано как плитно-колонная конструкция из монолитного железобетона, где шаг отдельных колонн в подземной части составил 6,0 х 7,5 м, в то время как в наземной части он соответствует пролету стропильных ферм. Пространственную жесткость здания затем обеспечивают две лестничные клетки с лифтовыми шахтами. Расчет всех железобетонных элементов конструкции выполнялся в дополнительном модуле RF-CONCRETE.
В связи с условиями местности и необходимостью сохранения существующего фасада, была для проекта выбрана кровля арочной формы, благодаря которой можно было также минимизировать количество опор на цокольном и первом этаже. Конструкция кровли так состоит из арочных балок из клеёной ламинированной древесины GL28h с пролетами 16,50 м или 22,50 м. Все стропильные фермы затем шарнирно закреплены на железобетонных балках. Для расчета конструктивных элементов из клееной древесины был использован дополнительный модуль RF-TIMBER Pro.
Из-за требований относительно привлекательности здания был затем на его южной стороне спроектирован стеклянный фасад. В качестве несущих элементов здесь выступают стальные опоры. Конструкцию кровли на уровне стеклянного фасада завершает железобетонная балка с двумя радиусами кривизны (вертикальный и горизонтальный), которая моделировалась как ряд односегментных балок. Данный ряд балок затем рассчитывался в дополнительном RF-Concrete Members как блок стержней, в то время как для стальных стоек фасада применялся модуль RF-Steel Members.
Несмотря на то, что здание состоит из различных материалов (сталь, железобетон, клееная древесина), благодаря RFEM и ее дополнительным модулям можно было все расчеты легко выполнить в одном программном обеспечении. И так как все изменения в конструкции объекта и задание нагрузок осуществлялись в одном месте, процесс работ значительно сократился.
Расположение проекта
Бялка-Татшаньска, ПольшаКлючевые слова
Железобетонные конструкции RF-CONCRETE RF-TIMBER Pro
