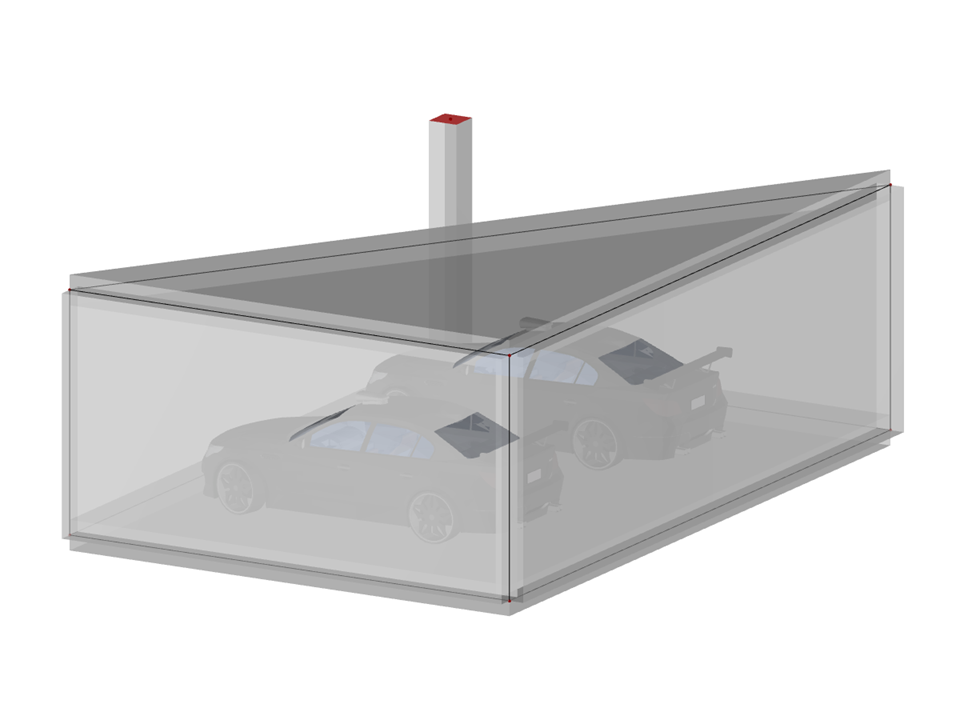

Компонент с визуальными объектами
| Количество узлов | 8 |
| Количество линий | 11 |
| Количество стержней | 1 |
| Количество поверхностей | 4 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 35,313 t |
| Размеры | 4,000 x 2,000 x 6,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
