Um bei Präsentationen des statischen Modells bei Bauherren oder Kunden bessere 'Überzeugungsarbeit' leisten zu können, besteht in RFEM 5 und RSTAB 8 die Möglichkeit, visuelle Objekte in das Modell einzupflegen. Mit diesen Objekten wird es ermöglicht, für Laien, aber auch für das Fachpublikum einen besseren Bezug zu Abmessungen und Dimensionen herzustellen.

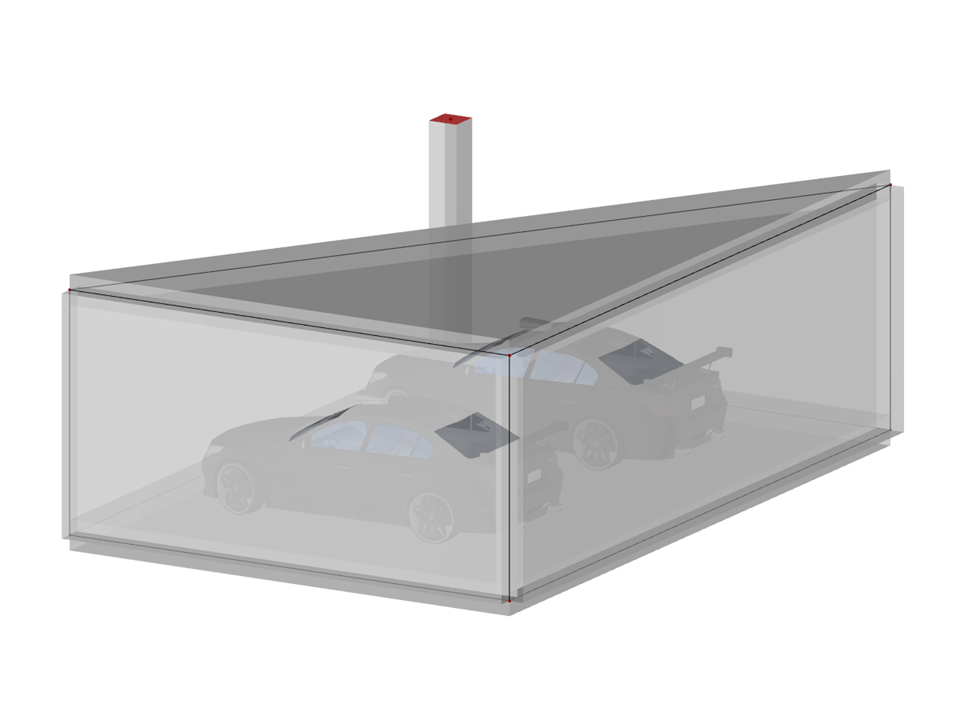

Bauteil mit visuellen Objekten
| Anzahl Knoten | 8 |
| Anzahl Linien | 11 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 35.313 t |
| Abmessungen | 4.000 x 2.000 x 6.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
