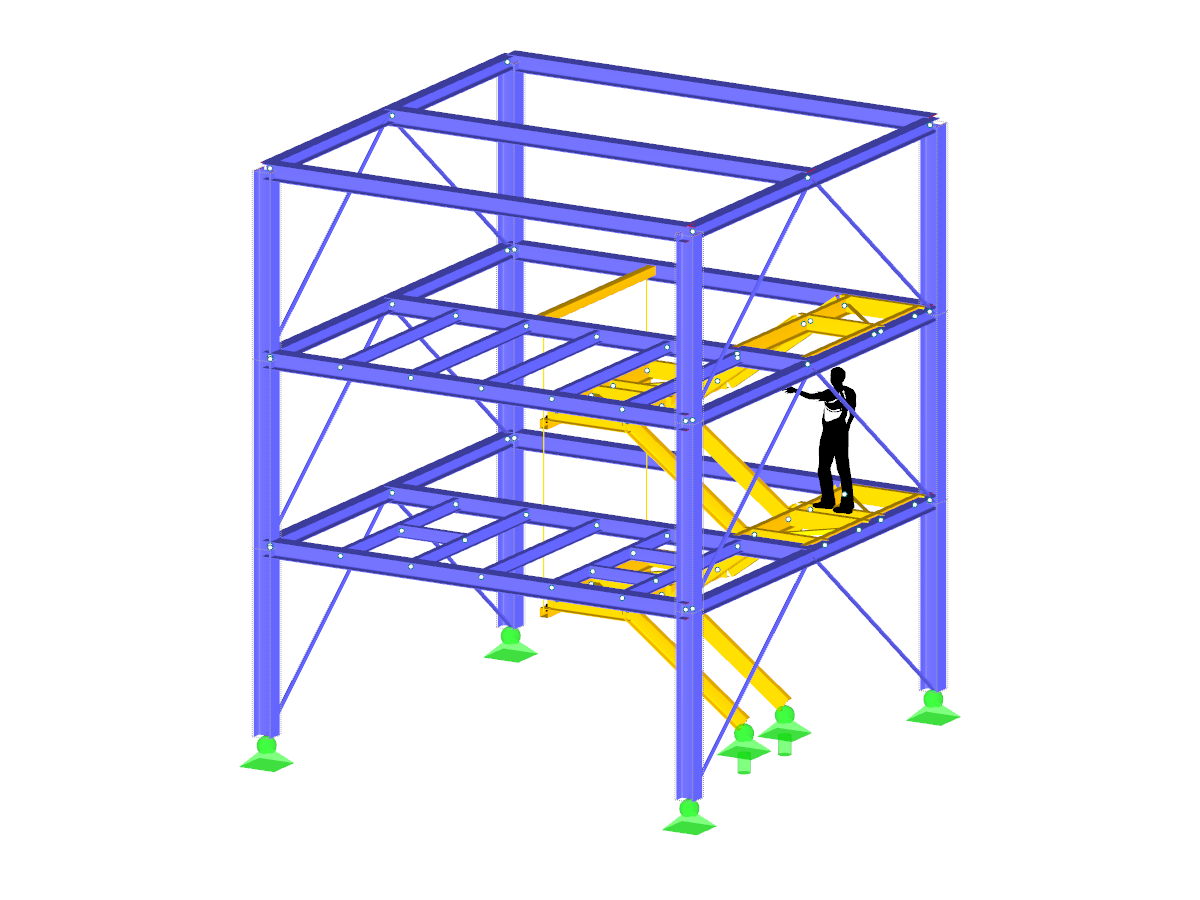

Лестничная башня с искривленным кручением
| Количество узлов | 67 |
| Количество линий | 95 |
| Количество стержней | 95 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 14 |
| Количество сочетаний нагрузок | 24 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 2,703 t |
| Размеры | 5,060 x 4,501 x 2,800 m |
