Эта модель на примере бетонной плиты демонстрирует появление двойных или перекрывающихся линий при моделировании в RFEM. Она показывает, как быстро идентифицировать и при необходимости удалить перекрывающиеся линии, например, через экспорт в Excel. Изображение по ссылке (https://www.dlubal.com/de/img/15465) иллюстрирует изображение геометрической траектории линий, включая пересечения. Моделирование способствует оптимизации постобработки и очистке траектории линий.
Модель, используемая в

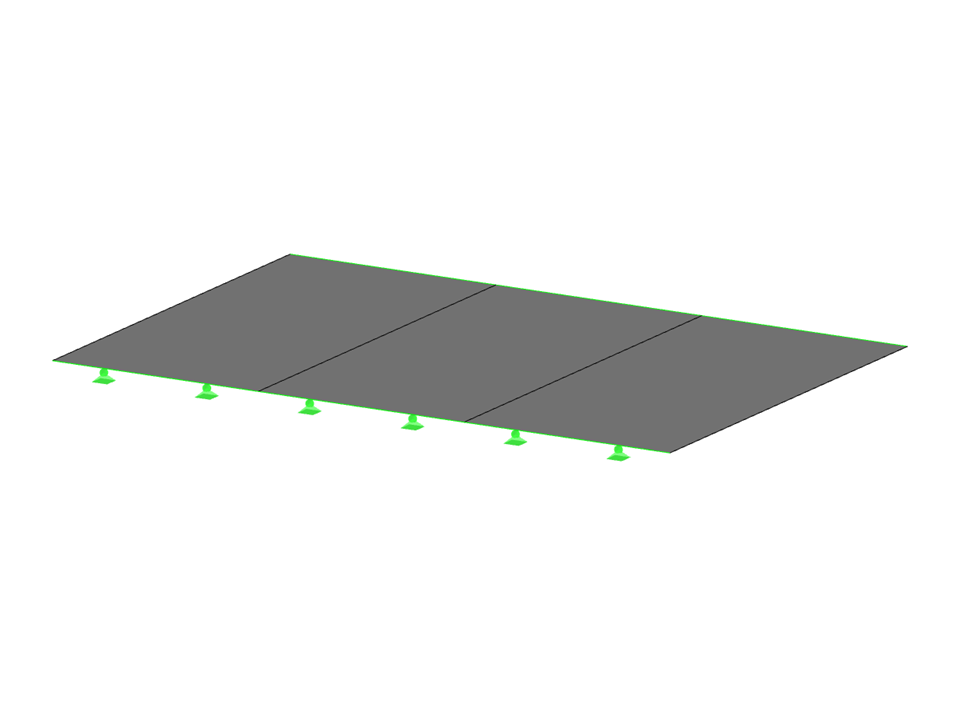

Модель железобетонной плиты с наложением линий
| Количество узлов | 8 |
| Количество линий | 12 |
| Количество поверхностей | 3 |
| Общий вес | 2,700 t |
| Размеры (метрические) | 3,000 x 2,000 x 0,000 m |
| Размеры (имперские) | 9.84 x 6.56 x 0 feet |
| Версия программы | 5.24.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
