Mitunter können bei der Modellierung in RFEM doppelte Linien entstehen. Dieses Model wurde verwendet, um zu Zeigen wie überlappende Linien beispielsweise nach Excel exportiert werden können und damit schneller gefunden und gegebenenfalls gelöscht werden können.

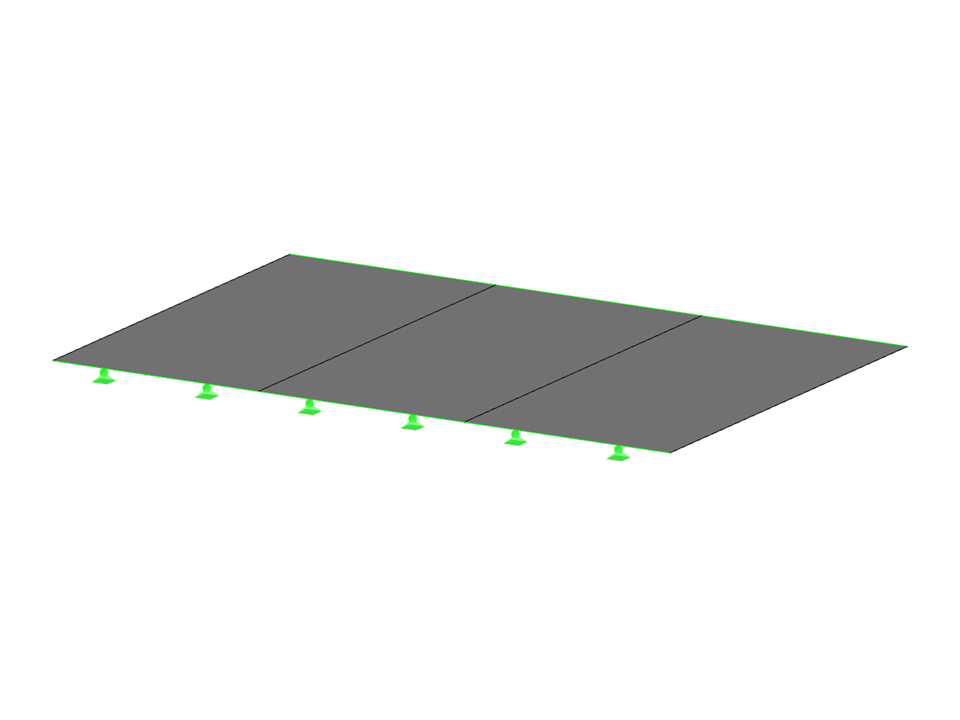

Betonplatte
| Anzahl Knoten | 8 |
| Anzahl Linien | 12 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2.700 t |
| Abmessungen | 3.000 x 0.000 x 2.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
