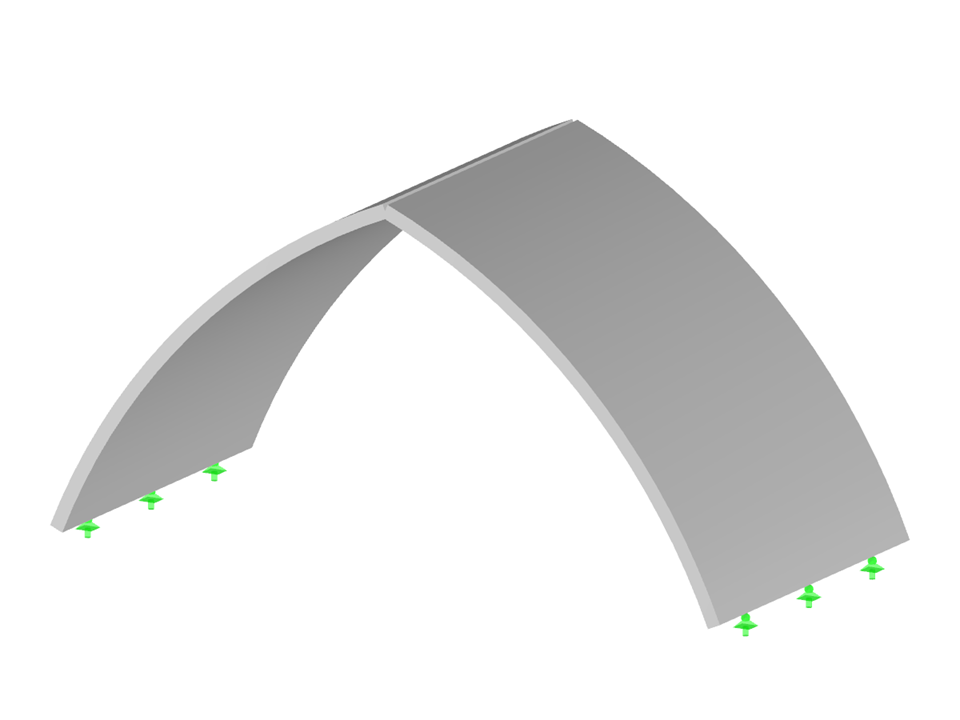

Свод
Количество узлов | 10 |
Количество линий | 9 |
Количество стержней | 0 |
Количество поверхностей | 2 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 36,291 t |
Размеры | 10,000 x 5,000 x 5,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
