Эта модель наглядно иллюстрирует, что необходимо учитывать при моделировании контактных объемов – начиная с краевых и ограничивающих линий, через боковые поверхности и до интеграции сетки конечных элементов (FE-сети). В представлении также содержится пример правила моделирования, а также обозначение ошибки (ошибка № 2334). Связанное изображение предоставляет дополнительные визуальные сведения по практической реализации концепций контактных объемов.
Модель, используемая в

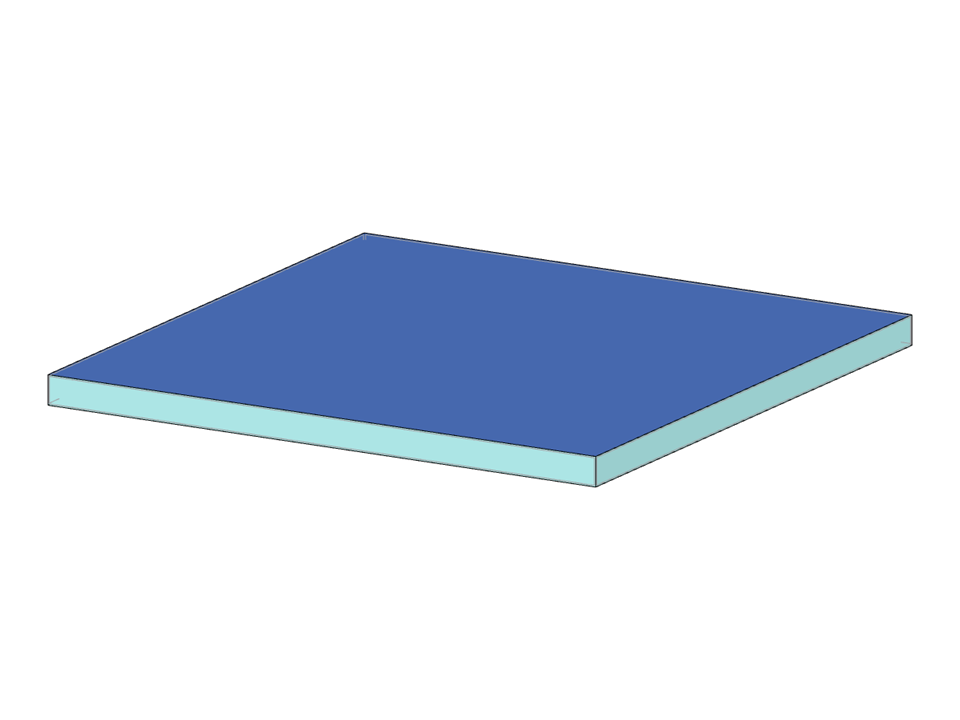

Демонстрация модели контактного тела
| Количество узлов | 10 |
| Количество линий | 14 |
| Количество поверхностей | 6 |
| Количество тел | 1 |
| Общий вес | 0,001 t |
| Размеры (метрические) | 0,100 x 0,100 x 0,005 m |
| Размеры (имперские) | 0.33 x 0.33 x 0.02 feet |
| Версия программы | 5.23.02 |
