В данной модели представлен структурный анализ прямоугольной плиты с круглым отверстием, что необходимо в случаях, когда инженерные коммуникации или другая инфраструктура должны проходить сквозь плиту. Понимание распределения напряжений вокруг отверстия критически важно для обеспечения целостности конструкции. Программное обеспечение Dlubal предлагает широкие возможности для работы со сложной геометрией и условиями нагружения. Модель была создана для демонстрации детальной инженерной работы при анализе вырезов в пластинах.

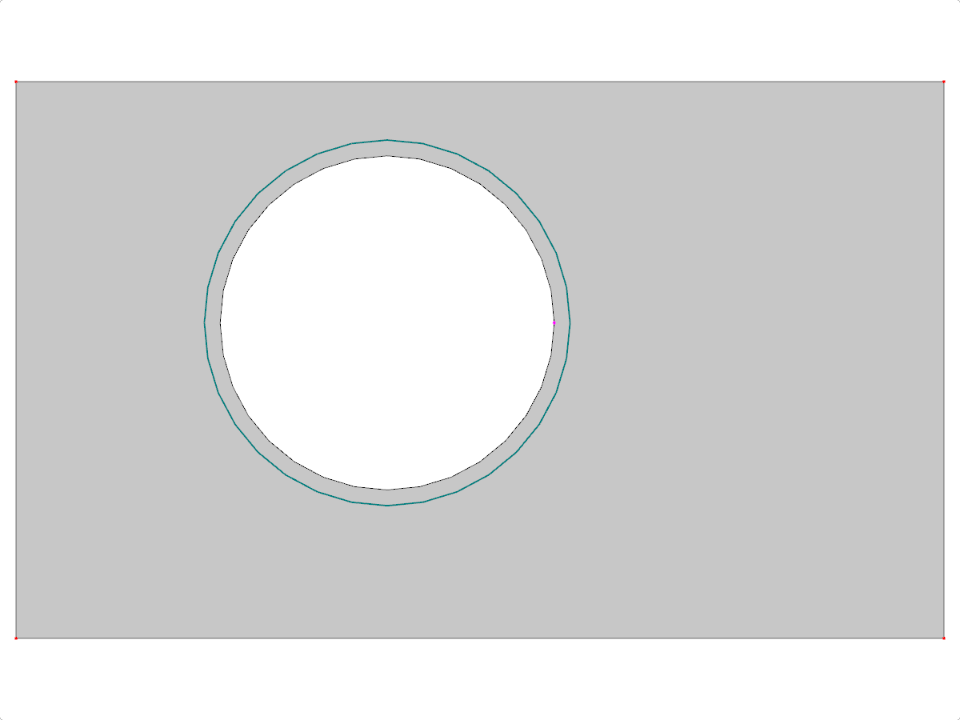

Прямоугольная плита с круглым отверстием
| Параметры блока можно редактировать динамически | |
| Количество узлов | 5 |
| Количество линий | 5 |
| Количество стержней | 0 |
| Количество поверхностей | 1 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 3,114 t |
| Размеры (метрические) | 5,000 x 0,000 x 3,000 m |
| Размеры (имперские) | 16.4 x 0 x 9.84 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
