Ten model przedstawia analizę strukturalną prostokątnej płyty z okrągłym otworem, niezbędną w sytuacjach, gdy instalacje lub inna infrastruktura muszą przechodzić przez płytę. Zrozumienie rozkładu naprężeń wokół otworu ma kluczowe znaczenie dla zapewnienia integralności strukturalnej. Oprogramowanie Dlubal oferuje zaawansowane możliwości obsługi złożonych geometrii i warunków obciążenia. Model został stworzony, aby zaprezentować szczegółową pracę inżynierską w analizie wycięć w płytach.

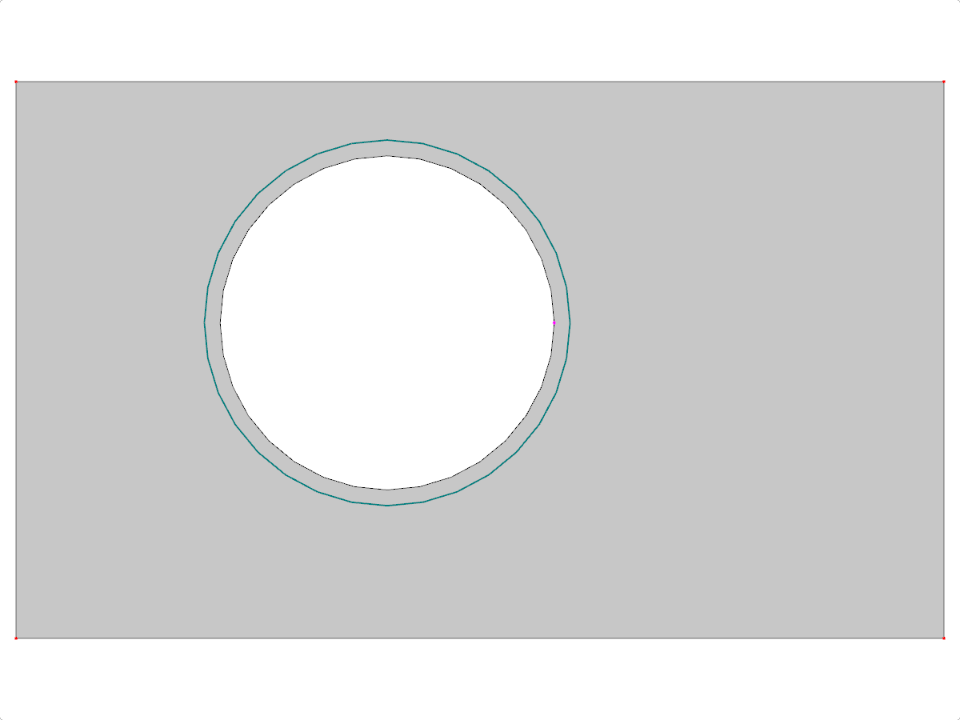

Płyta prostokątna z otworem kołowym
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 5 |
| Liczba linii | 5 |
| Liczba prętów | 0 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 3,114 t |
| Wymiary (metryczne) | 5,000 x 0,000 x 3,000 m |
| Wymiary (imperialne) | 16.4 x 0 x 9.84 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
