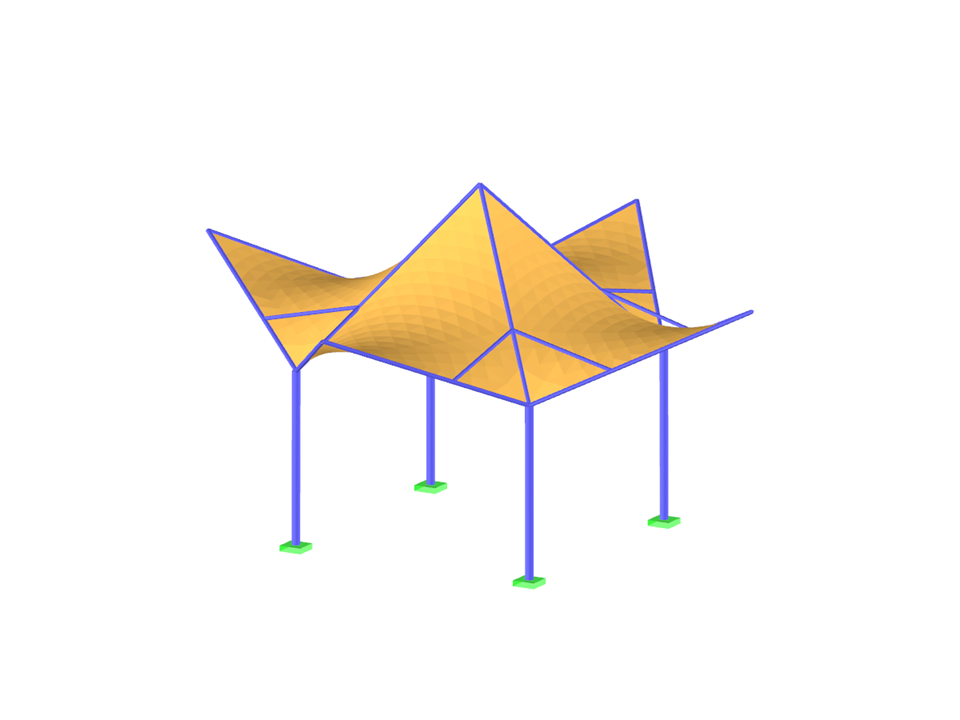

Натяжная мембранная конструкция павильона с формой, рассчитанной в программе для расчёта конструкций RFEM.
Павильон с мембранной крышей
| Количество узлов | 25 |
| Количество линий | 36 |
| Количество стержней | 36 |
| Количество поверхностей | 4 |
| Количество загружений | 1 |
| Общий вес | 2,146 t |
| Размеры | 15,525 x 15,525 x 9,177 m |
| Версия программы | 5.26.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.
Тип нагрузки «Затопление» позволяет моделировать воздействие дождя на поверхности с несколькими кривизнами, учитывая перемещения в соответствии с анализом больших деформаций.
Этот численный процесс дождя анализирует заданную геометрию поверхности и определяет, какие компоненты дождя стекают, а какие собираются в лужи (водяные карманы) на поверхности. По размеру зоны определяется соответствующая вертикальная нагрузка для расчёта конструкции.
Например, вы можете использовать эту функцию при расчёте приблизительно горизонтальной геометрии мембранных кровель, подверженных ливневым нагрузкам.
K пояснительному видео
По сравнению с дополнительным модулем RF-FORM-FINDING (RFEM 5) в программах:\} были добавлены следующие новые функции:
- Задание всех граничных условий нагрузок для поиска формы в одном загружении
- Сохранение результатов поиска формы в качестве исходного состояния для дальнейшего анализа модели
- Автоматическое придание начального состояния для поиска формы с помощью мастеров комбинаторики ко всем ситуациям нагрузок в расчётной ситуации
- Дополнительные геометрические граничные условия поиска формы для стержней (длина без нагрузки, максимальный вертикальный прогиб, вертикальный прогиб в нижней точке)
- Дополнительные граничные условия определяющей форму нагрузки для стержней (максимальная сила в стержне, минимальная сила в стержне, горизонтальная составляющая растяжения, растяжение на конце i, растяжение на конце j, минимальное растяжение на конце i, минимальное растяжение на конце j)
- Тип материала «Ткань» и «Пленка» в базе данных материалов
- Параллельные поиски формы в одной модели
- Моделирование последовательных состояний поиска формы в увязке с аддоном Расчёт стадий строительства (CSA)
По сравнению с дополнительным модулем RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8) в аддоне Torsional Warping (7 DOF) для RFEM 6/RSTAB 9 были добавлены следующие новые функции:
- Полная интеграция в среду RFEM 6 и RSTAB 9
- 7-я степень свободы учитывается непосредственно при расчёте стержней в RFEM/RSTAB на всей системе
- Больше нет необходимости задавать условия опирания или жесткость пружины для расчёта в упрощённой эквивалентной системе
- Возможна комбинация с другими аддонами, например, для расчёта критических нагрузок потери устойчивости при кручении и потери устойчивости плоской формы изгиба с аддоном для расчетом на устойчивость
- Отсутствие ограничений для тонкостенных стальных профилей (например, можно вычислить идеальный опрокидывающий момент для деревянных балок с массивными сечениями)
По сравнению с дополнительным модулем RF-/DYNAM Pro - Natural Vibrations (RFEM 5/RSTAB 8) в аддоне Модальный анализ для RFEM 6/RSTAB 9 были добавлены следующие новые функции:
- Предустановленные коэффициенты сочетаний для различных нормативов (EC 8, ASCE и т.д.)
- Возможность пренебрежения массами (например, массой фундамента)
- Методы определения количества собственных форм (пользовательские, автоматические - для достижения эффективных модальных коэффициентов масс, автоматические - для достижения максимальной собственной частоты)
- Вывод модальных масс, эффективных модальных масс, коэффициентов модальных масс и коэффициентов участия
- Табличный и графический вывод масс в точках сетки
- Различные варианты масштабирования собственных форм в навигаторе результатов
