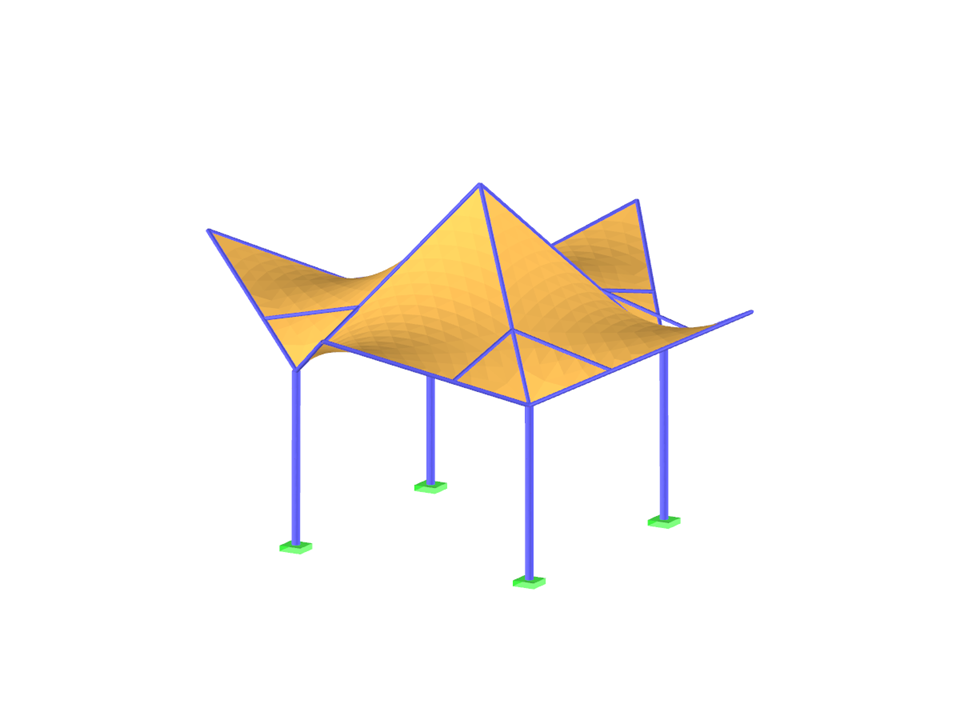

Estrutura de membrana tensionada de pavilhão, com a forma calculada no programa de cálculo estrutural RFEM.
Pavilhão com cobertura de membrana
| Número de nós | 25 |
| Número de linhas | 36 |
| Número de barras | 36 |
| Número de superfícies | 4 |
| Número de casos de carga | 1 |
| Peso total | 2,146 t |
| Dimensões | 15,525 x 15,525 x 9,177 m |
| Versão do programa | 5.26.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Este artigo demonstra como dimensionar estruturas corta-vento com o RFEM e o RWIND.
.png?mw=350&hash=effbb6e462118bba9b20821afc95a7f8c2c7c033)
.png?mw=350&hash=f50860f944daa0edad6b3f0b2cde663abd36132a)
.png?mw=350&hash=e3f5898d72f463e9b3e774659aabcb220466c522)
Com o tipo de carga Formação de poças, pode considerar a ação da chuva em superfícies com múltiplas curvaturas tendo em consideração os deslocamentos de acordo com a análise de grandes deformações.
Este processo numérico de chuva analisa a geometria da superfície atribuída e determina quais os componentes da chuva que escoam e quais são os que se acumulam em poças (bolsas de água) na superfície. O tamanho da poça resulta numa carga vertical correspondente para a análise estrutural.
Por exemplo, esta função pode ser utilizada para a análise de geometrias de coberturas de membrana aproximadamente horizontais sujeitas a cargas de chuva.
Ir para o vídeo explicativo
Em comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), o módulo Form-finding inclui as seguintes novas funções para o RFEM 6:
- Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
- Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
- Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
- Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
- Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
- Tipo de material "Tecido" e "Folha" na biblioteca de materiais
- Form-finding paralelos num modelo
- Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)
Assim que ativa o módulo Form-finding nos dados gerais, um efeito de determinação da forma é atribuído aos casos de carga com a categoria de "Pré-esforço" em conjunto com as cargas de determinação da forma do catálogo de cargas de barras, superfícies e sólidos. Trata-se de um caso de carga de pré-esforço. Este transforma-se numa análise de determinação da forma para o modelo completo com todos os elementos de barras, superfícies e sólidos definidos no mesmo. A determinação da forma dos elementos de barra e membrana relevantes no modelo completo pode ser realizada através de cargas de determinação da forma especiais e definições de carga regulares. Estas cargas de determinação da forma descrevem o estado esperado de deformação ou de força após a determinação da forma nos elementos. As cargas regulares descrevem o carregamento externo do sistema completo.
Sabe exatamente como é que o form-finding é realizado? Em primeiro lugar, o processo de determinação da forma dos casos de carga com a categoria de casos de carga "Pré-esforço" desloca a geometria da malha inicial para uma posição de equilíbrio ideal através de ciclos de cálculo iterativos. Para esta tarefa, o programa utiliza o método da Updated Reference Strategy (URS) do Prof. Bletzinger e do Prof. Ramm. Esta tecnologia é caracterizada por formas de equilíbrio que, após o cálculo, cumprem quase exatamente as condições de fronteira de determinação da forma inicialmente especificadas (flecha, força e pré-esforço).
Além da descrição pura das forças ou flechas esperadas nos elementos a serem formados, a abordagem integral do URS também permite uma consideração de forças regulares. No processo global, isso permite, por exemplo, uma descrição do peso próprio ou uma pressão pneumática por meio de cargas de elemento correspondentes.
Todas estas opções dão ao núcleo de cálculo o potencial para calcular formas anticlásticas e sinclásticas que estejam em equilíbrio de forças para geometrias planas ou de rotação simétrica. Para poder implementar individualmente ou conjuntamente os dois tipos de forma realista num ambiente, o cálculo oferece duas opções para descrever os vetores de força de determinação da forma:
- Método de tração – descrição dos vetores de força de determinação da forma no espaço para geometrias planas
- Método de projeção – descrição dos vetores de força de determinação da forma num plano de projeção com fixação da posição horizontal para geometrias cónicas
