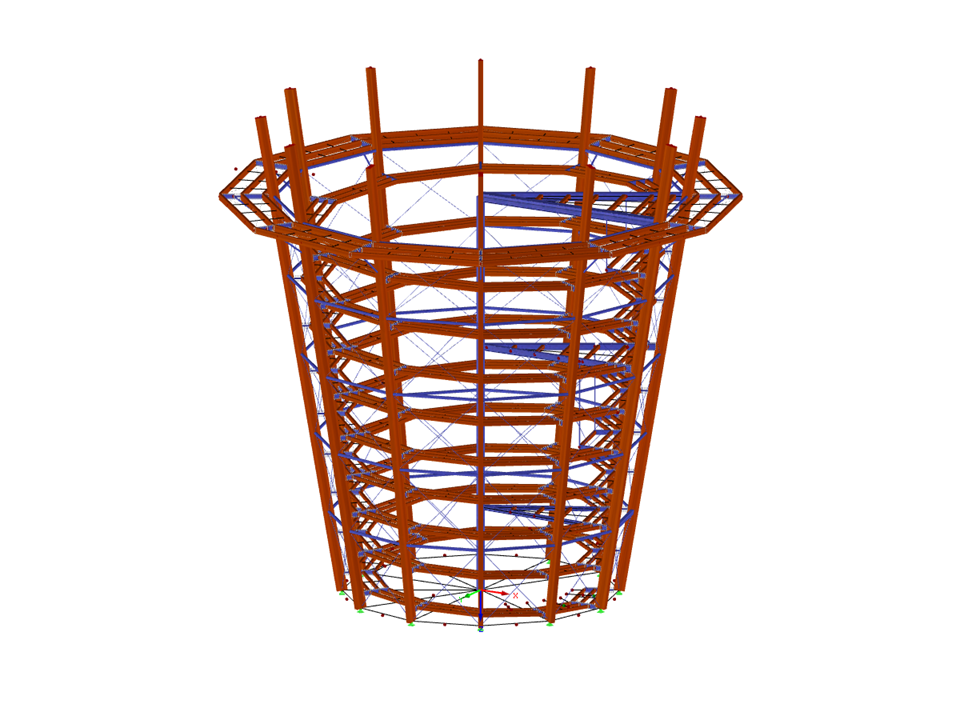

Смотровая башня из дерева и стали
Количество узлов | 1177 |
Количество линий | 2300 |
Количество стержней | 1930 |
Количество загружений | 19 |
Количество сочетаний нагрузок | 36 |
Количество расчетных сочетаний | 9 |
Общий вес | 172,174 t |
Размеры | 37,614 x 37,614 x 35,372 m |
Версия программы | 5.26.01 |
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
