Смотровая башня Малахат и пешеходная дорожка на острове Ванкувер, Британская Колумбия, Канада
Проект заказчика
Общественное сооружение для отдыха на открытом воздухе, включающее смотровую башню и пешеходную дорожку Malahat SkyWalk - это новый захватывающий туристический проект, расположенный на юге острова Ванкувер.
| Заказчик |
Malahat Skywalk Corp. malahatskywalk.com |
| Расчет конструкций |
Aspect Structural Engineers aspectengineers.com |
| Архитектура | Muroch & Company Architecture & Planning |
| Подрядчик по проектированию |
Kinsol Timber Systems www.kinsoltimber.com |
| 3D детализация и рабочие чертежи |
Styxworks styxworks.com |

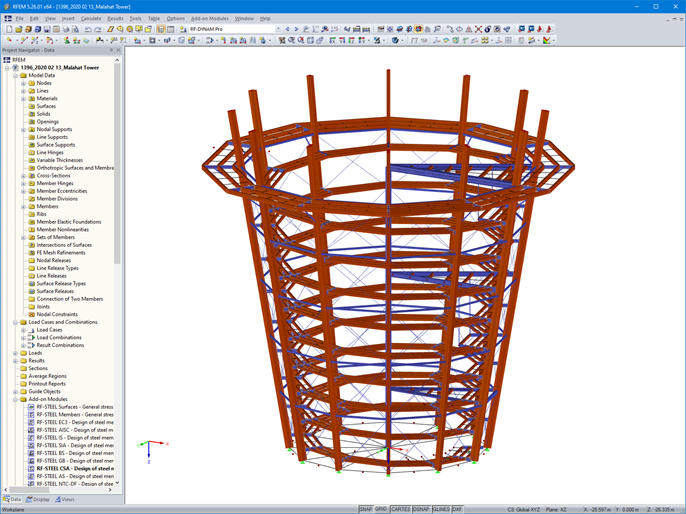

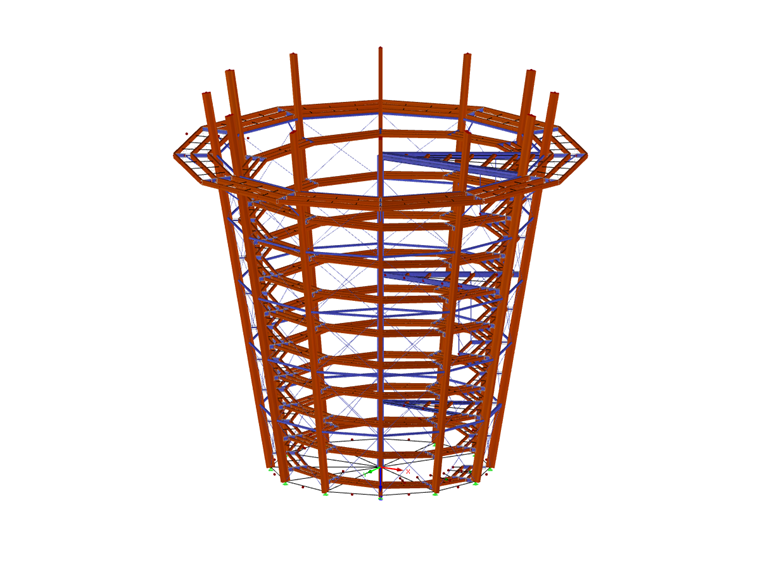

Параметры модели смотровой башни
Модель

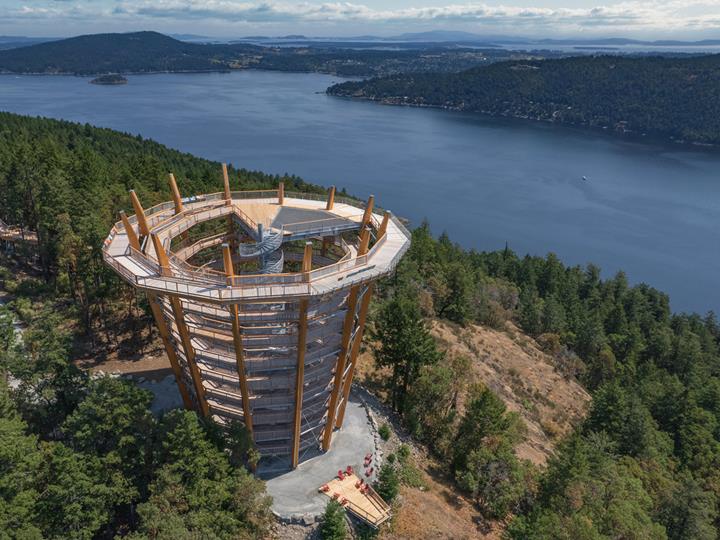

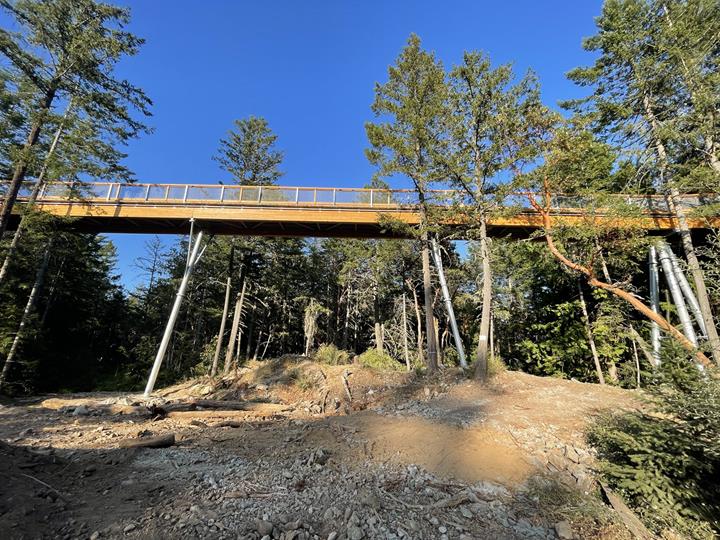

Одноэтажный туристический центр, включающий в себя кафе, сочетает в себе массивную древесину и легкий деревянный каркас. Отсюда общедоступная пешеходная дорожка длиной 2133 м приведет посетителей среди крон деревьев к необычному пологому спиральному пандусу, поднимающемуся на высоту 30 м, к смотровой площадке с прекрасным видом на Финлейсон-Арм и далекие Прибрежные горы.
Конструкция

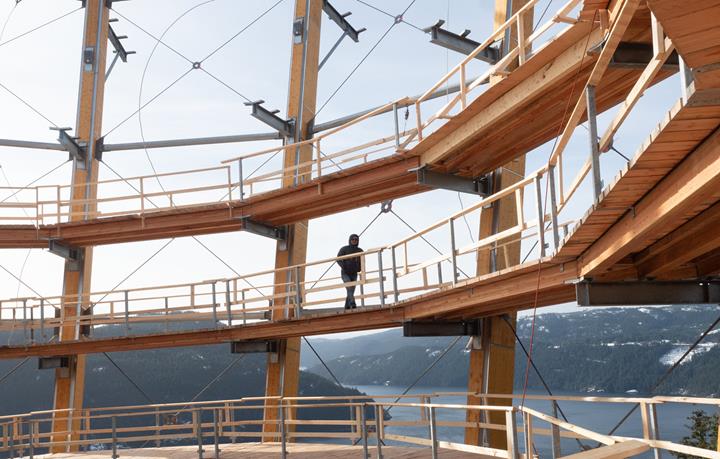

Основная конструктивная система состоит из клеёных колонн со стальными X-образными связями по периметру. Аутригеры из этих колонн образуют спиральную дорожку длиной 196 м, по которой посетители могут подняться наверх и получить доступ к смотровой площадке. Для эвакуации предусмотрена центральная винтовая лестница из оцинкованной стали.
Этот проект направлен на защиту и приумножение экологических ресурсов парка, сотрудничество с коренными народами, обеспечение баланса между общественным пользованием и экологическими ресурсами, а также ознакомление посетителей с природными ценностями и культурным наследием парка.
Расположение проекта
901 Trans-Canada HwyКлючевые слова
Смотровая башня Прогулка по кронам деревьев Древесина Сталь
