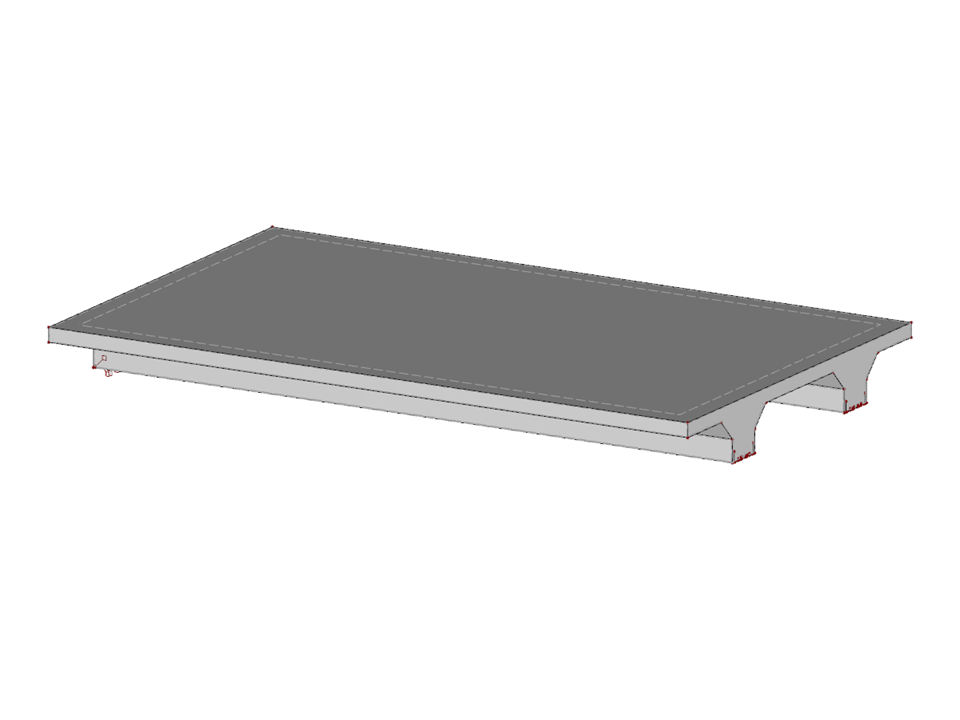

Сборная панель PI
| Параметры блока можно редактировать динамически | |
| Количество узлов | 168 |
| Количество линий | 298 |
| Количество стержней | 152 |
| Количество поверхностей | 50 |
| Количество тел | 1 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 1,989 t |
| Размеры | 3,300 x 0,280 x 2,000 m |
